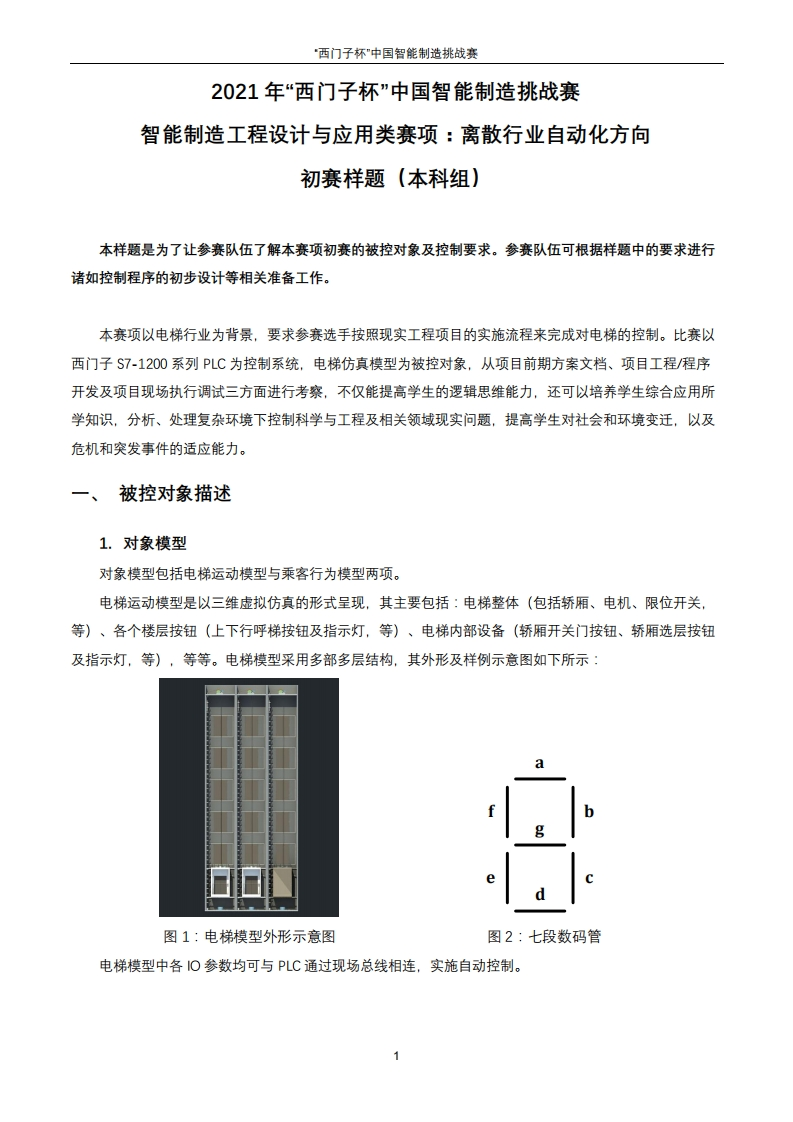

"西门子杯”中国智能制造挑战赛2021年“西门子杯”中国智能制造挑战赛智能制造工程设计与应用类赛项：离散行业自动化方向初赛样题（本科组）本样题是为了让参赛队伍了解本赛项初赛的被控对象及控制要求。参赛队伍可根据样题中的要求进行诸如控制程序的初步设计等相关准备工作。本赛项以电梯行业为背景，要求参赛选手按照现实工程项目的实施流程来完成对电梯的控制。比赛以西门子S7-1200系列PLC为控制系统，电梯仿真模型为被控对象，从项目前期方案文档、项目工程/程序开发及项目现场执行调试三方面进行考察，不仅能提高学生的逻辑思维能力，还可以培养学生综合应用所学知识，分析、处理复杂环境下控制科学与工程及相关领域现实问题，提高学生对社会和环境变迁，以及危机和突发事件的适应能力。一、被控对象描述1.对象模型对象模型包括电梯运动模型与乘客行为模型两项。电梯运动模型是以三维虚拟仿真的形式呈现，其主要包括：电梯整体（包括轿厢、电机、限位开关，等)、各个楼层按钮（上下行呼梯按钮及指示灯，等）、电梯内部设备（轿厢开关门按钮、轿厢选层按钮及指示灯，等)，等等。电梯模型采用多部多层结构，其外形及样例示意图如下所示：图1：电梯模型外形示意图图2：七段数码管电梯模型中各1O参数均可与PLC通过现场总线相连，实施自动控制。
