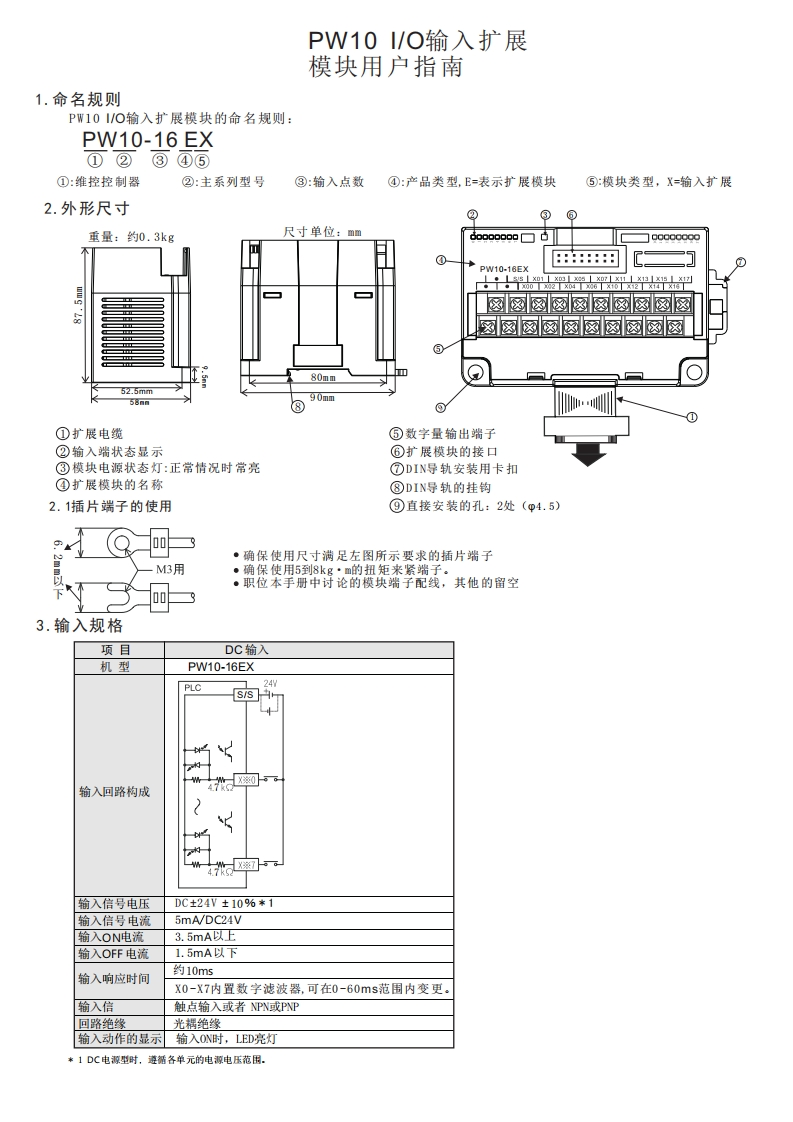

PW10I/O输入扩展模块用户指南1.命名规则PW10I/O输入扩展模块的命名规则：PW10-16 EX①②③④⑤①：维控控制器②：主系列型号③：输入点数④：产品类型，E=表示扩展模块⑤：模块类型，X=输入扩展2.外形尺寸③重量：约0.3kg尺寸单位：mm8:田PW10-18EX图图图网图图网图图图图國國图图图图图图⑤80mm52.5mm580n⊙90mm可①①扩展电缆⑤数字量输出端子②输入端状态显示⑥扩展模块的接口③模块电源状态灯：正常情况时常亮⑦DIN导轨安装用卡扣④扩展模块的名称⑧DIN导轨的挂钩2.1插片端子的使用⑨直接安装的孔：2处(p4.5)·确保使用尺寸满足左图所示要求的插片端子M3用·确保使用5到8kg·m的扭矩来紧端子。·职位本手册中讨论的模块端子配线，其他的留空3.输入规格项目DC输入机型PW10-16EXPLC247输入回路构成输入信号电压DC±24V±109%*1输入信号电流5mA/DC24V输入ON电流3.5mA以上输入OFF电流1.5mA以下输入响应时间约10msX0-X7内置数字滤波器，可在0-60ms范围内变更。输入信触点输入或者PN或PNP回路绝缘光耦绝缘输入动作的显示输入O小时，LED亮灯:1DC电源型时，遵循各单元的电源电压范围.
