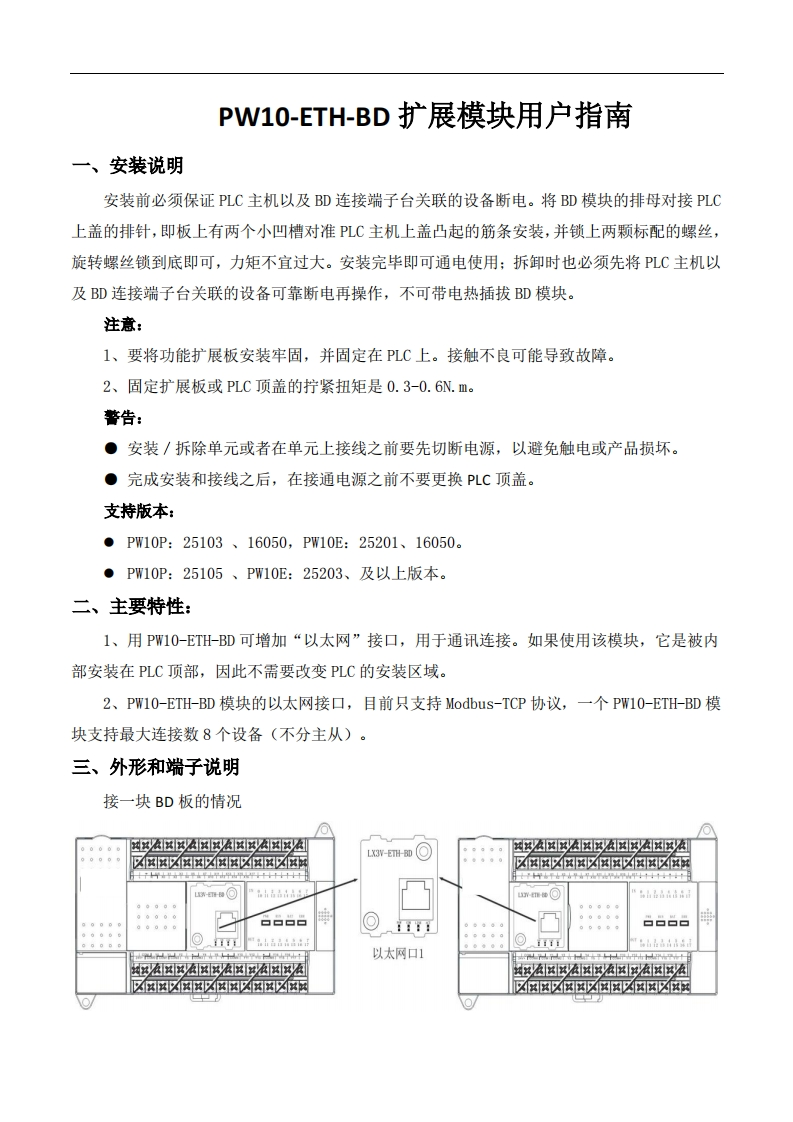

PW10-ETH-BD扩展模块用户指南一、安装说明安装前必须保证PLC主机以及BD连接端子台关联的设备断电。将BD模块的排母对接PLC上盖的排针，即板上有两个小凹槽对准PLC主机上盖凸起的筋条安装，并锁上两颗标配的螺丝，旋转螺丝锁到底即可，力矩不宜过大。安装完毕即可通电使用：拆卸时也必须先将PLC主机以及BD连接端子台关联的设备可靠断电再操作，不可带电热插拔BD模块。注意：1、要将功能扩展板安装牢固，并固定在PLC上。接触不良可能导致故障。2、固定扩展板或PLC顶盖的拧紧扭矩是0.3-0.6N.m。著告●安装/拆除单元或者在单元上接线之前要先切断电源，以避免触电或产品损坏。●完成安装和接线之后，在接通电源之前不要更换PLC顶盖。支持版本：●PW10P:25103、16050,PW10E:25201、16050。●PW10P:25105、PW10E:25203、及以上版本。二、主要特性：1、用PW10-ETH-BD可增加“以太网”接口，用于通讯连接。如果使用该模块，它是被内部安装在PLC顶部，因此不需要改变PLC的安装区域。2、PW10-ETH-BD模块的以太网接口，目前只支持Modbus-TCP协议，一个PW10-ETH-BD模块支持最大连接数8个设备（不分主从）。三、外形和端子说明接一块BD板的情况4原R么Hg返L3rD◎国B网g区原网8原以g☒☒区☒网网☒区区☒网网☒区，区区亚☒风☒区☒R区☒区玉十千☆☆4单早平山由中十平十十十平○h吉品4过LLT-ET-O53a40000066日日日日日日6g6600066以太网口1网图区R网gy瓶网国液国国联国y液☒低网亚☒国亚☒区国亚☒网网亚☒区兵区☒R网亚☒网网☒☒网正☒风区亚☒区网
