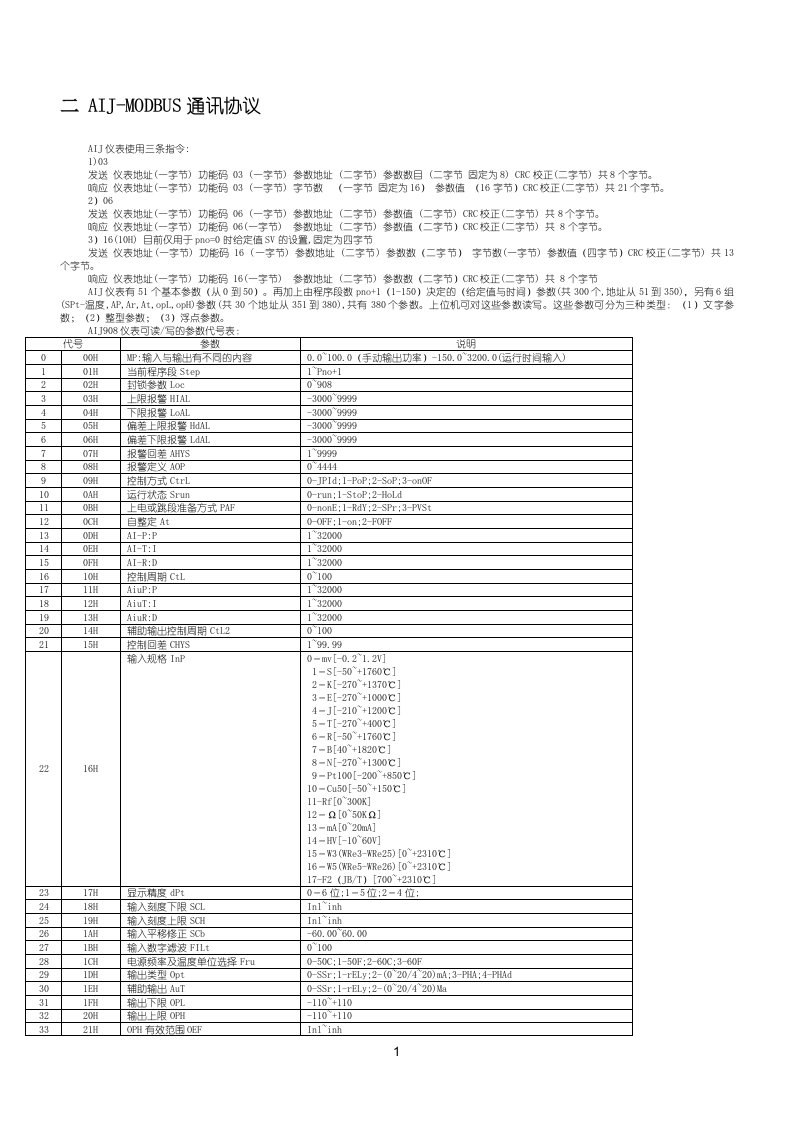

31、AIJ4.1及5.0补充说明及modbus通讯协议

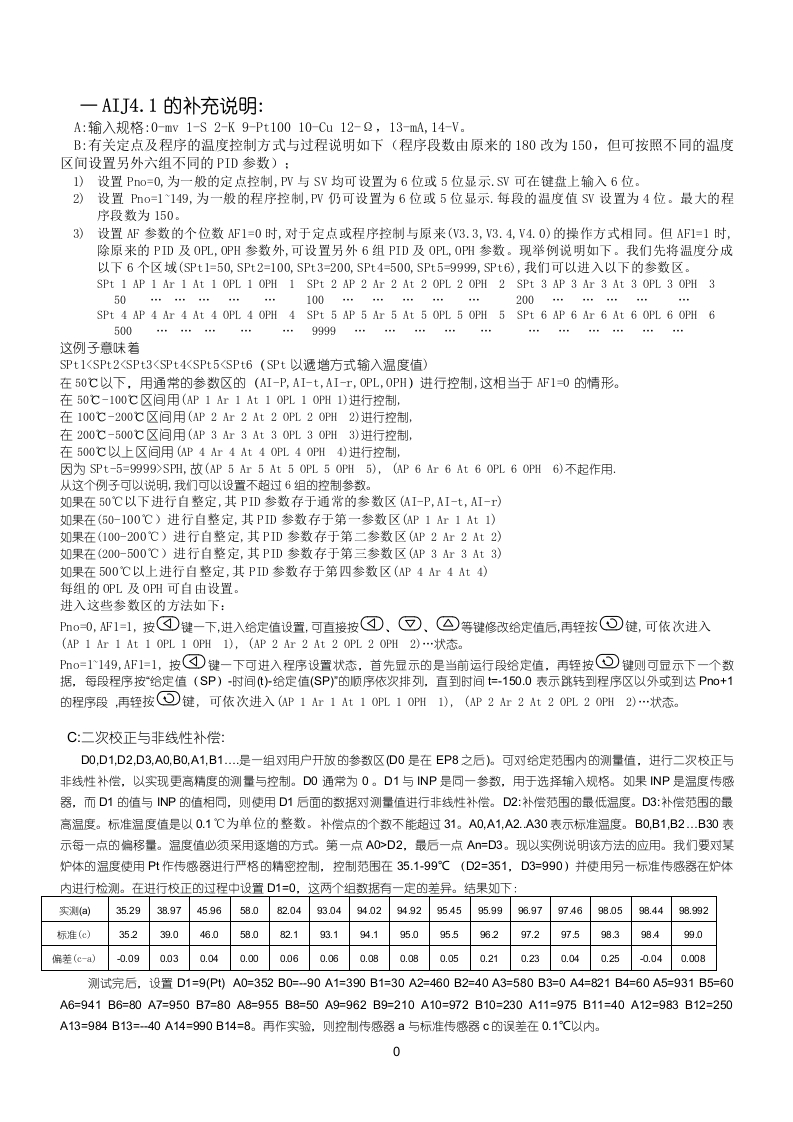

一AIJ4.1的补充说明：A:输入规格：0-mv1-S2-K9-Pt10010-Cu12-2,13-mA,14-V.B:有关定点及程序的温度控制方式与过程说明如下（程序段数由原来的180改为150，但可按照不同的温度区间设置另外六组不同的PID参数)：1)设置Po=0,为一般的定点控制，PW与SV均可设置为6位或5位显示.SV可在键盘上输入6位。2)设置Po=1149,为一般的程序控制，PV仍可设置为6位或5位显示.每段的温度值SV设置为4位。最大的程序段数为150。3)设置AF参数的个位数AF1=0时.对于定点或程序控制与原来(3.3.V3.4.V4.0)的操作方式相同。但AF1=1时除原来的PID及OPL,OPH参数外，可设置另外6组PID及OPL,OPH参数。现举例说明如下。我们先将温度分成以下6个区域(SPt1=50,SPt2=100,SPt3=200,SPt4=500,SPt5-9999,SPt6),我们可以进入以下的参数区。SPt 1 AP 1 Ar 1 At 1 OPL 1 OPH 1 SPt 2 AP 2 Ar 2 At 2 OPL 2 OPH 2 SPt 3 AP 3 Ar 3 At 3 OPL 3 OPH 350……100*·200*””…SPt 4 AP 4 Ar 4 At 4 OPL 4 OPH 4 SPt 5 AP 5 Ar 5 At 5 OPL 5 OPH 5 SPt 6 AP 6 Ar 6 At 6 OPL 6 OPH 65009999…这例子意味着SPt1SPH,故(AP5Ar5At5OPL50PH5),(AP6Ar6At60PL60PH6)不起作用.从这个例子可以说明，我门可以设置不超过6组的控制参数。如果在50℃以下进行自整定，其PID参数存于通常的参数区(AI-P,AI-t,AI-r)如果在(50-100℃)进行自整定，其PID参数存于第一参数区(AP1Ar1At1)如果在(100-200℃)进行自整定，其PID参数存于第二参数区(AP2Ar2At2)如果在(200-500℃)进行自整定.其PID参数存于第三参数区(AP3Ar3At3)如果在500℃以上进行自整定，其PID参数存于第四参数区(AP4Ar4At4)每组的OPL及OPH可自由设置。进入这些参数区的方法如下：Pm00,F11,按①键一下，进入给定值设置，可直接按④、回、④等键修改给定值后，再轾按⊙键，可依次进入(AP1Ar1At1OPL1OPH1),(AP2Ar2At2OPL2OPH2)…状态。Po=1149,AF1=1,按④①键一下可进入程序设置状态，首先显示的是当前运行段给定值，再轾按⊙键则可显示下一个数据，每段程序按“给定值(SP)-时间t)给定值(SP)'的顺序依次排列，直到时间仁-150.0表示跳转到程序区以外或到达Po+1的程序段，再轾按①键，可依次进入(AP1Ar1At1OPL1OPH1),(AP2Ar2At2OPL2OPH2)状态。C:二次校正与非线性补偿：D0,D1,D2,D3,A0,B0,A1,B1..是一组对用户开放的参数区D0是在EP8之后)。可对给定范围内的测量值，进行二次校正与非线性补偿，以实现更高精度的测量与控制。D0通常为0。D1与NP是同一参数，用于选择输入规格。如果NP是温度传感器，而D1的值与NP的值相同，则使用D1后面的数据对测量值进行非线性补偿。D2:补偿范围的最低温度。D3:补偿范围的最高温度。标准温度值是以0.1℃为单位的整数。补偿点的个数不能超过31。A0,A1,A2.A30表示标准温度。B0,B1,B2B30表示每一点的偏移量。温度值必须采用逐增的方式。第一点A0>D2,最后一点A=D3。现以实例说明该方法的应用。我门要对某炉体的温度使用Pt作传感器进行严格的精密控制，控制范围在35.1-99℃(D2=351,D3=990)并使用另一标准传感器在炉体内进行检测。在进行校正的过程中设置D1=0,这两个组数据有一定的差异。结果如下：实测(a)35.2938.9745.9658.082.0493.0494.0294.9295.4595.9996.9797.4698.0598.4498.992标准(c)35239.046.058.082.193.194.195.095596297.297598398499.0偏差(c-a)0.090.030.040.000.060.060.080.080.050.210.230.040.250.040.008测试完后，设置D1=9(Pt)A0=352B0=-90A1=390B1=30A2=460B2=40A3=580B3=0A4=821B4=60A5=931B5=60A6=941B6=80A7=950B7=80A8=955B8=50A9=962B9=210A10=972B10=230A11=975B11=40A12=983B12=250A13=984B13=40A14=990B14=8。再作实验，则控制传感器a与标准传感器c的误差在0.1℃以内。0
