JJG906-1996滚筒反力式汽车制动台检验台检定规程

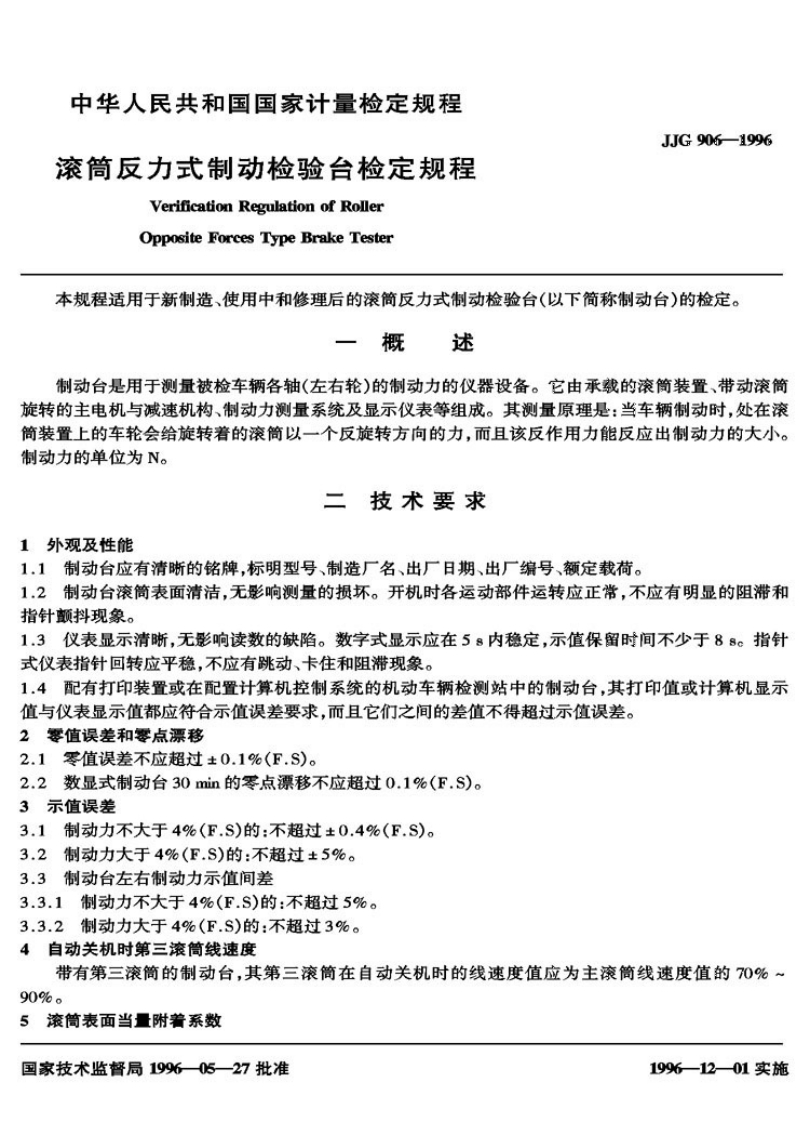

中华人民共和国国家计量检定规程JJG906一1996滚筒反力式制动检验台检定规程Verification Regulation of RollerOpposite Forces Type Brake Tester本规程适用于新制造、使用中和修理后的滚筒反力式制动检验台（以下简称制动台）的检定。一概述制动台是用于测量被检车辆各轴（左右轮）的制动力的仪器设备。它由承载的滚筒装置、带动滚筒旋转的主电机与减速机构、制动力测量系统及显示仪表等组成。其测量原理是：当车辆制动时，处在滚筒装置上的车轮会给旋转着的滚筒以一个反旋转方向的力，而且该反作用力能反应出制动力的大小。制动力的单位为N。二技术要求1外观及性能1.1制动台应有清晰的铭牌，标明型号、制造厂名、出厂日期、出厂编号、额定载荷。1.2制动台滚筒表面清洁，无影响测量的损环。开机时各运动部件运转应正常，不应有明显的阻滞和指针颤抖现象。1.3仪表显示清晰，无影响读数的缺陷。数字式显示应在58内稳定，示值保留时间不少于88。指针式仪表指针回转应平稳，不应有跳动、卡住和阻滞现象。1.4配有打印装置或在配置计算机控制系统的机动车辆检测站中的制动台，其打印值或计算机显示值与仪表显示值都应符合示值误差要求，而且它们之间的差值不得超过示值误差。2零值误差和零点漂移2.1零值误差不应超过±0.1%(F.$)。2.2数显式制动台30mim的零点漂移不应超过0.1%(F.S)。3示值误差3.1制动力不大于4%(F.S)的：不超过±0.4%(F.S)。3.2制动力大于4%(F.S)的：不超过±5%。3.3制动台左右制动力示值间差3.3.1制动力不大于4%(F.S)的：不超过5%。3.3.2制动力大于4%(F.$)的：不超过3%。4自动关机时第三滚筒线速度带有第三滚筒的制动台，其第三滚筒在自动关机时的线速度值应为主滚筒线速度值的0%~90%。5滚筒表面当量附着系数国家技术监督局199605一27批准1996一1201实施
