SA-213M-2010

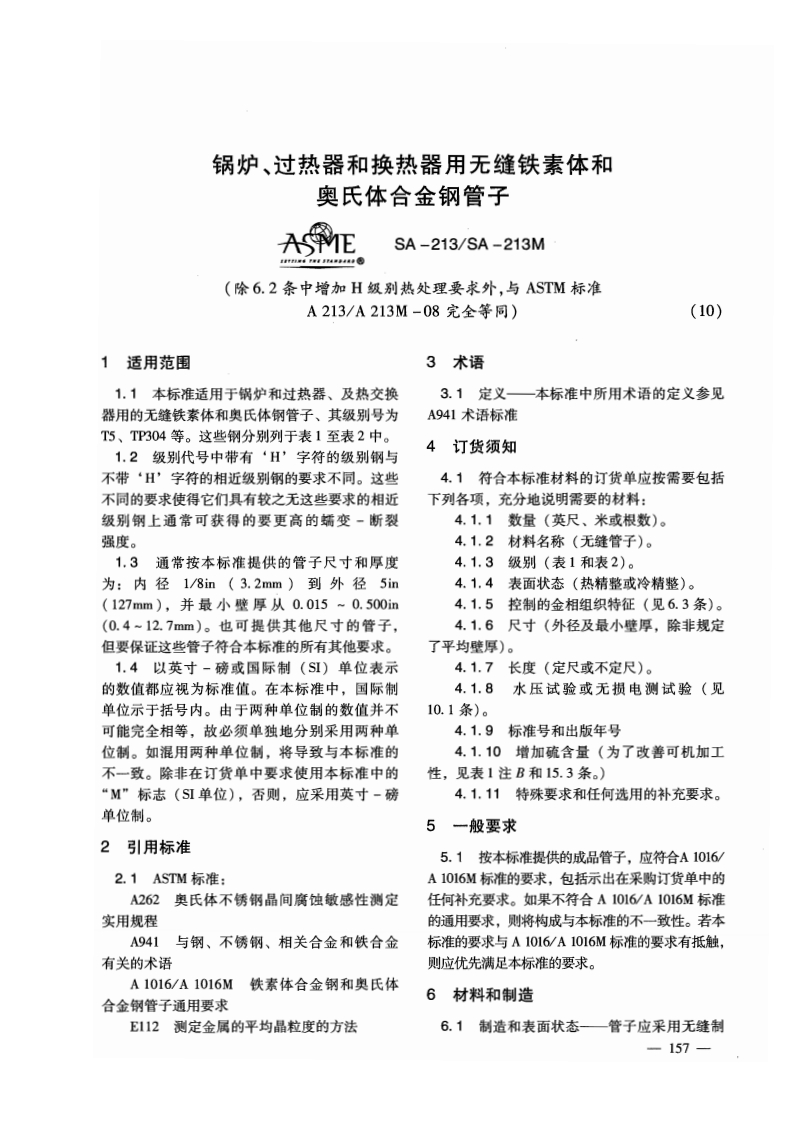

锅炉、过热器和换热器用无缝铁素体和奥氏体合金钢管子ASMESA-213/SA-213M(除6.2条中增加H级别热处理要求外，与ASTM标准A213/A213M-08完全等同)(10)1适用范围3术语1.1本标准适用于锅炉和过热器、及热交换3.1定义—本标准中所用术语的定义参见器用的无缝铁素体和奥氏体钢管子、其级别号为A941术语标准T5、T304等。这些钢分别列于表1至表2中。4订货须知1,2级别代号中带有‘H’字符的级别钢与不带‘H’字符的相近级别钢的要求不同。这些4.1符合本标准材料的订货单应按需要包括不同的要求使得它们具有较之无这些要求的相近下列各项，充分地说明需要的材料：级别钢上通常可获得的要更高的蠕变一断裂4.1.1数量（英尺、米或根数）。强度。4.1.2材料名称（无缝管子）。1,3通常按本标准提供的管子尺寸和厚度4.1.3级别（表1和表2）。为：内径1/8in(3.2mm)到外径5in4.1.4表面状态（热精整或冷精整）。(127mm),并最小壁厚从0.015~0.500in4.1.5控制的金相组织特征（见6.3条）。(0.4~12.7mm)。也可提供其他尺寸的管子，4.1.6尺寸（外径及最小壁厚，除非规定但要保证这些管子符合本标准的所有其他要求。了平均壁厚)。1.4以英寸-磅或国际制(S)单位表示4.1.7长度（定尺或不定尺）。的数值都应视为标准值。在本标准中，国际制4.1.8水压试验或无损电测试验（见单位示于括号内。由于两种单位制的数值并不10.1条)。可能完全相等，故必须单独地分别采用两种单4.1.9标准号和出版年号位制。如混用两种单位制，将导致与本标准的4.1.10增加硫含量（为了改善可机加工不一致。除非在订货单中要求使用本标准中的性，见表1注B和15.3条。)“M”标志(SI单位)，否则，应采用英寸-磅4.1.11特殊要求和任何选用的补充要求。单位制。5一般要求2引用标准5.1按本标准提供的成品管子，应符合A1016/2.1ASTM标准：A1016M标准的要求，包括示出在采购订货单中的A262奥氏体不锈钢晶间腐蚀敏感性测定任何补充要求。如果不符合A1016/A1016M标准实用规程的通用要求，则将构成与本标准的不一致性。若本A941与钢、不锈钢、相关合金和铁合金标准的要求与A1016/A1016M标准的要求有抵触，有关的术语则应优先满足本标准的要求。A1016/A1016M铁素体合金钢和奥氏体6材料和制造合金钢管子通用要求E112测定金属的平均晶粒度的方法6.1制造和表面状态一管子应采用无缝制-157—
