SHT0193-1992

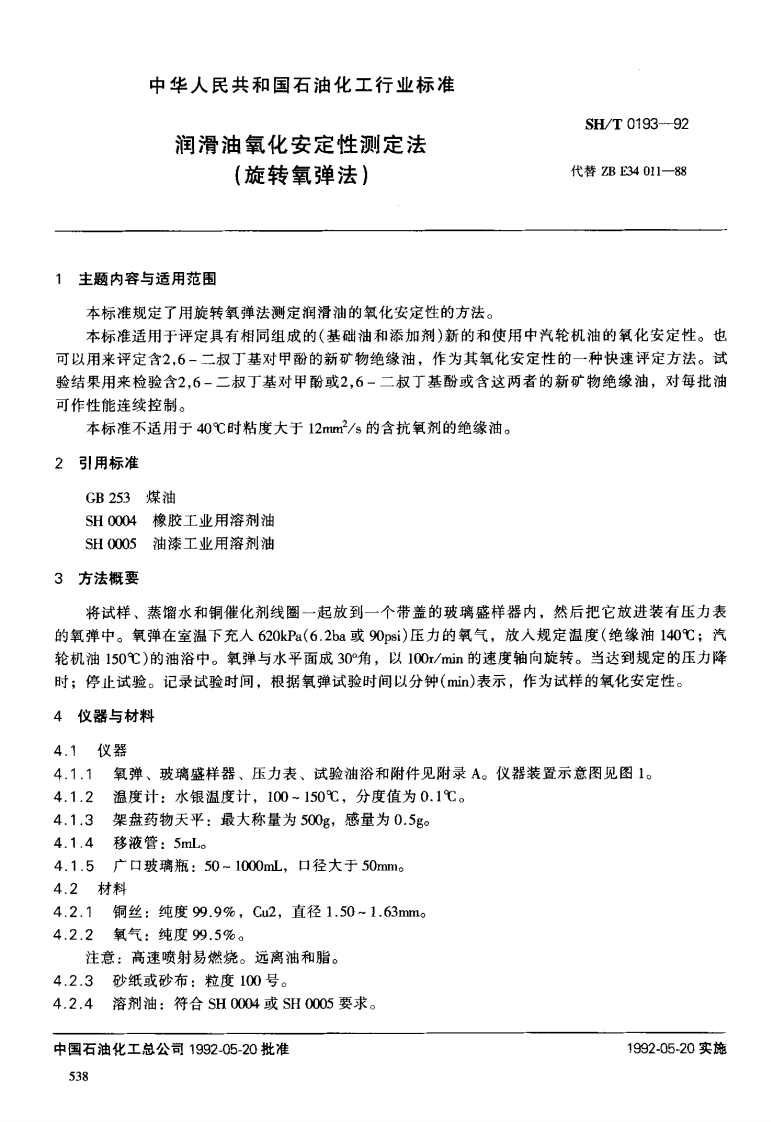

中华人民共和国石油化工行业标准SH/T0193-92润滑油氧化安定性测定法(旋转氧弹法)代替ZB34011—881主题内容与适用范围本标准规定了用旋转氧弹法测定润滑油的氧化安定性的方法。本标准适用于评定具有相同组成的（基础油和添加剂）新的和使用中汽轮机油的氧化安定性。也可以用来评定含2,6-二叔丁基对甲酚的新矿物绝缘油，作为其氧化安定性的一种快速评定方法。试验结果用来检验含2,6-二叔丁基对甲酚或2,6-二叔丁基酚或含这两者的新矿物绝缘油，对每批油可作性能连续控制。本标准不适用于40℃时粘度大于12mm2/s的含抗氧剂的绝缘油。2引用标准GB253煤油SH0004橡胶工业用溶剂油SH0005油漆工业用溶剂油3方法概要将试样、蒸馏水和铜催化剂线圈一起放到一个带盖的玻璃盛样器内，然后把它放进装有压力表的氧弹中。氧弹在室温下充人620kPa(6.2ba或90psi)压力的氧气，放入规定温度（绝缘油140℃；汽轮机油150℃)的油浴中。氧弹与水平面成30°角，以100r/min的速度轴向旋转。当达到规定的压力降时；停止试验。记录试验时间，根据氧弹试验时间以分钟(mi)表示，作为试样的氧化安定性。4仪器与材料4.1仪器4.1.1氧弹、玻璃盛样器、压力表、试验油浴和附件见附录A。仪器装置示意图见图1。4.1.2温度计：水银温度计，100~150℃，分度值为0.1℃。4.1.3架盘药物天平：最大称量为500g,感量为0.5g04.1.4移液管：5mL。4.1.5广口玻璃瓶：50-1000mL,口径大于50mme4.2材料4.2.1铜丝：纯度99.9%，C2,直径1.50~1.63mm4.2.2氧气：纯度99.5%。注意：高速喷射易燃烧。远离油和脂。4.2.3砂纸或砂布：粒度100号。4.2.4溶剂油：符合SH0004或SH0005要求。中国石油化工总公司1992-05-20批准1992-05-20实施538
