10衍射

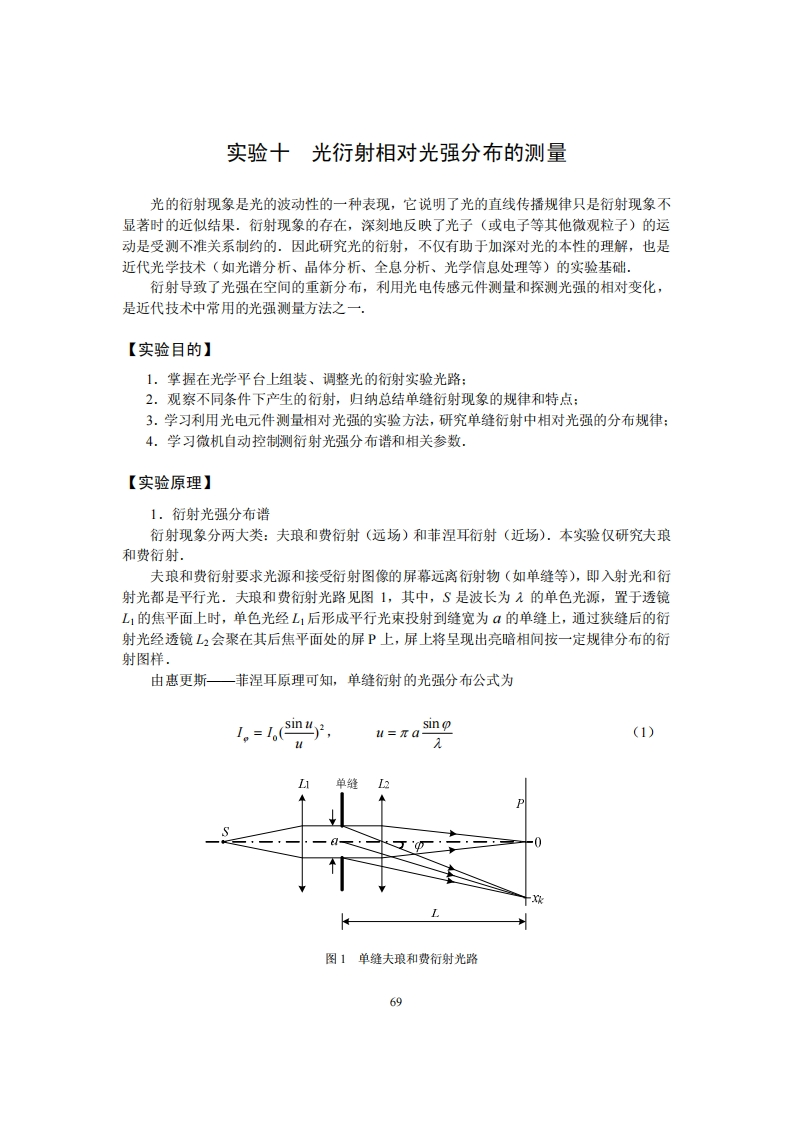

实验十光衍射相对光强分布的测量光的衍射现象是光的波动性的一种表现，它说明了光的直线传播规律只是衍射现象不显著时的近似结果.衍射现象的存在，深刻地反映了光子（或电子等其他微观粒子）的运动是受测不准关系制约的.因此研究光的衍射，不仅有助于加深对光的本性的理解，也是近代光学技术（如光谱分析、晶体分析、全息分析、光学信息处理等）的实验基础：衍射导致了光强在空间的重新分布，利用光电传感元件测量和探测光强的相对变化，是近代技术中常用的光强测量方法之一.【实验目的】1.掌握在光学平台上组装、调整光的衍谢实验光路：2.观察不同条件下产生的衍射，归纳总结单缝衍射现象的规律和特点：3.学习利用光电元件测量相对光强的实验方法，研究单缝衍射中相对光强的分布规律：4.学习微机自动控制测衍射光强分布谱和相关参数.【实验原理】1.衍射光强分布谱衍射现象分两大类：夫琅和费衍射（远场）和菲涅耳衍射（近场）.本实验仅研究夫琅和费衍射.夫琅和费衍射要求光源和接受衍射图像的屏幕远离衍射物（如单缝等），即入射光和衍射光都是平行光.夫琅和费衍射光路见图1，其中，S是波长为元的单色光源，置于透镜L1的焦平面上时，单色光经L1后形成平行光束投射到缝宽为α的单缝上，通过狭缝后的衍射光经透镜L2会聚在其后焦平面处的屏P上，屏上将呈现出亮暗相间按一定规律分布的衍射图样。由惠更斯一菲涅耳原理可知，单缝衍射的光强分布公式为1。=1,n2,sinol=πa(1)入单缝图1单缝夫琅和费衍射光路69
