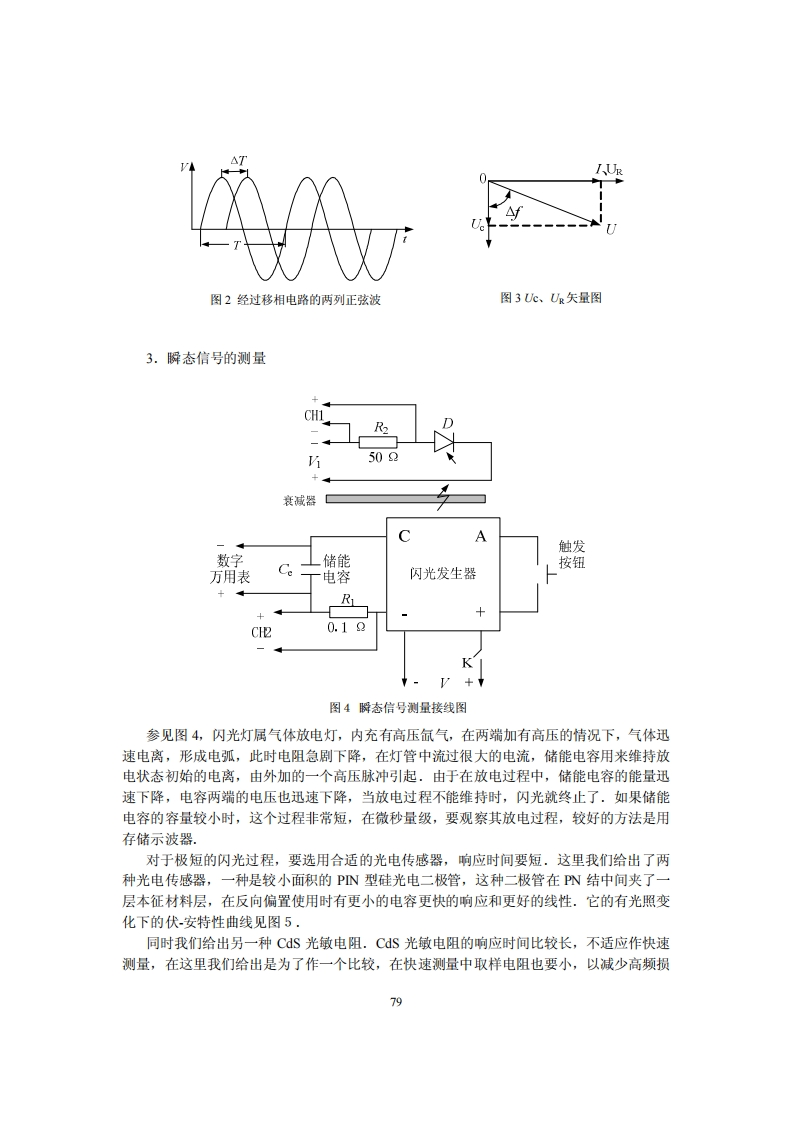

实验十二连续信号和瞬态信号的测量在信号测量中，常用的方法是把被测物理量通过传感器转换成电信号再测量，在这些信号中有很多是随时间变化的，对于这类信号，用示波器测量是比较合适的.示波器是一种常用的电子仪器，用于观察和测量电信号，由于电子的惯性很小，因此示波器可以在很宽的频率范围内工作.示波器的种类很多，随着数字技术的发展，数字存储示波器的使用越来越广泛，它能把观测信号存储起来，在信号消失后仍能使原信号重现，在观测单次信号（诸如爆炸、冲击、闪光等瞬态过程)、低频脉冲信号或与以前观察的波形进行比较时，选用具有存储功能的示波器是合适的，它可以代替一股的摄影技术来记录波形，示波器的具体电路比较复杂，需要具备一定的电子学知识，不在本实验的讨论范围，本实验仅限于学习示波器的基本使用方法.【实验目的】1.学习数字存贮示波器的基本使用：2.利用数字存贮示波器观察和测量连续电信号：3.利用数字存贮示波器观察和测量闪光灯瞬态信号.【实验仪器】TDS210数字存贮示波器，DF1631功率函数信号发生器，闪光发生器，数字万用表和光电传感器及配套元件等【实验内容】1.观察和测侧量连续信号的参数测量信号发生器输出的交流波形，波形有：正弦波、方波，脉冲波和TTL电平的波形.分别用示波器的交直流输入档测量.粗略描绘波形，记录其峰峰值、周期或频率.2.相位差的测量按图1连接RC移相电路，利用示波器的光标(CURSOR)旋钮测出输入信号电压和电容两端电压之间的相位差图2所示，寻找3个频率，分别使得相位差接近0度、等于45度和接近90度.画出矢量图（图3所示的任意相位差的矢量图），(1)图1RC移相电路78
