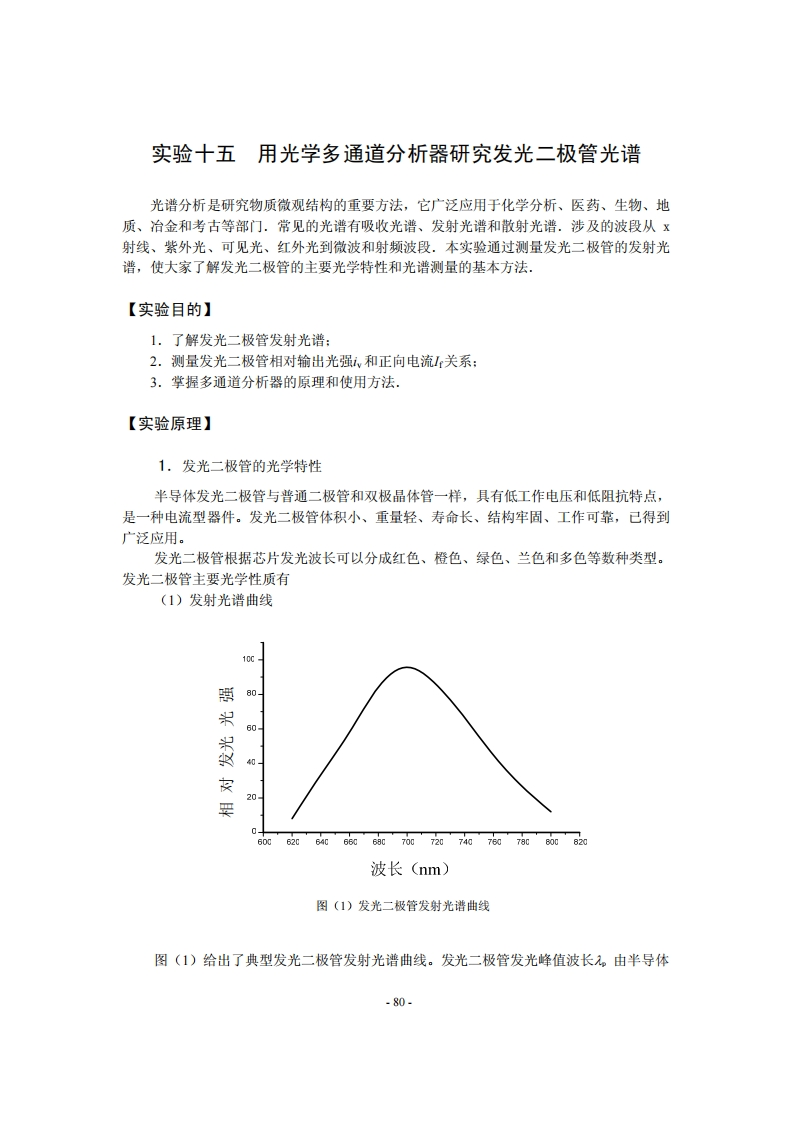

实验十五用光学多通道分析器研究发光二极管光谱光谱分析是研究物质微观结构的重要方法，它广泛应用于化学分析、医药、生物、地质、冶金和考古等部门.常见的光谱有吸收光谱、发射光谱和散射光谱.涉及的波段从x射线、紫外光、可见光、红外光到微波和射频波段.本实验通过测量发光二极管的发射光谱，使大家了解发光二极管的主要光学特性和光谱测量的基本方法.【实验目的】1.了解发光二极管发射光谱：2.测量发光二极管相对输出光强和正向电流I关系：3.掌握多通道分析器的原理和使用方法.【实验原理】1.发光二极管的光学特性半导体发光二极管与普通二极管和双极晶体管一样，具有低工作电压和低阻抗特点，是一种电流型器件。发光二极管体积小、重量轻、寿命长、结构牢固、工作可靠，已得到广泛应用。发光二极管根据芯片发光波长可以分成红色、橙色、绿色、兰色和多色等数种类型。发光二极管主要光学性质有(1)发射光谱曲线10080架60闵206006206406606070072074076078000820波长(nm)图(1)发光二极管发射光谱曲线图(1)给出了典型发光二极管发射光谱曲线。发光二极管发光峰值波长无由半导体-80-
