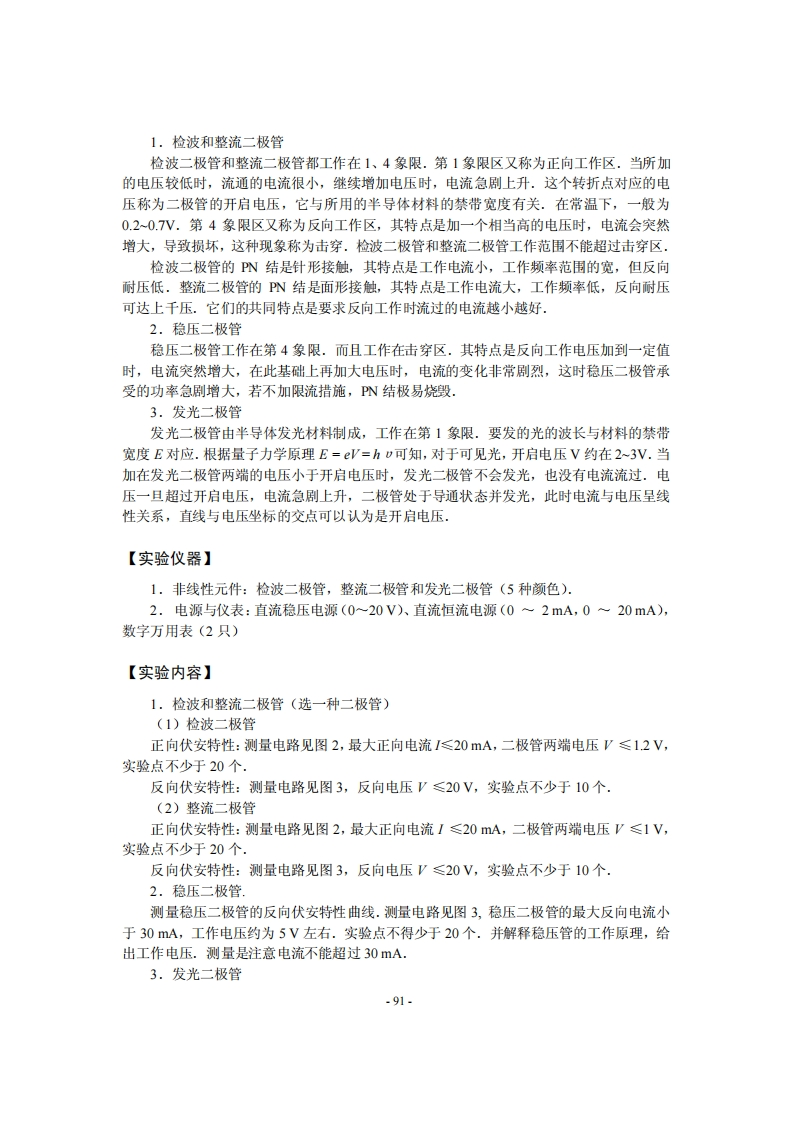

实验十五非线性元件伏安特性的测量满足欧姆定律U=!的电阻，若加在其两端的电压U与通过电阻的电流I成线性关系，这种电阻叫线性电阻.但是很多器件的电压与电流不满足线性关系，这种电阻叫非线性电阻.非线性元件的阻值用微分电阻表示，定义为R=du(1)di它表示电压随电流的变化率，又叫动态电阻或特性电阻.这个定义是电阻的普遍定义.非线性电阻伏安特性总是与一定的物理过程相联系，如发热、发光、能级跃迁等.江崎玲於奈等人因研究与隧道二极管负电阻有关的隧穿现象而获得1973年的诺贝尔物理学奖.【实验目的】1.学习测量非线形元件的伏安特性，针对所给各种非线性元件的特点，选择一定的实验方法，选用配套的实验仪器，测绘出它们的伏安特性曲线：2.学习从实验曲线获取有关信息的方法.【实验原理】要测量各非线性元件的伏安特性曲线，一定要了解各非线性元件的特性，才能选择正确的实验方法，合适的监测电路，得出正确的实验结论。常用的非线性元件有：检波二极管、整流二极管、稳压二极管和发伏安特性曲线，这些二极管都具有单向导电作用，但工作方式方法是不一样的，整个伏安特性曲线如图1所示.导通区截止区开启电压击穿区图1二极管的伏安特性曲线.90-
