2热电偶

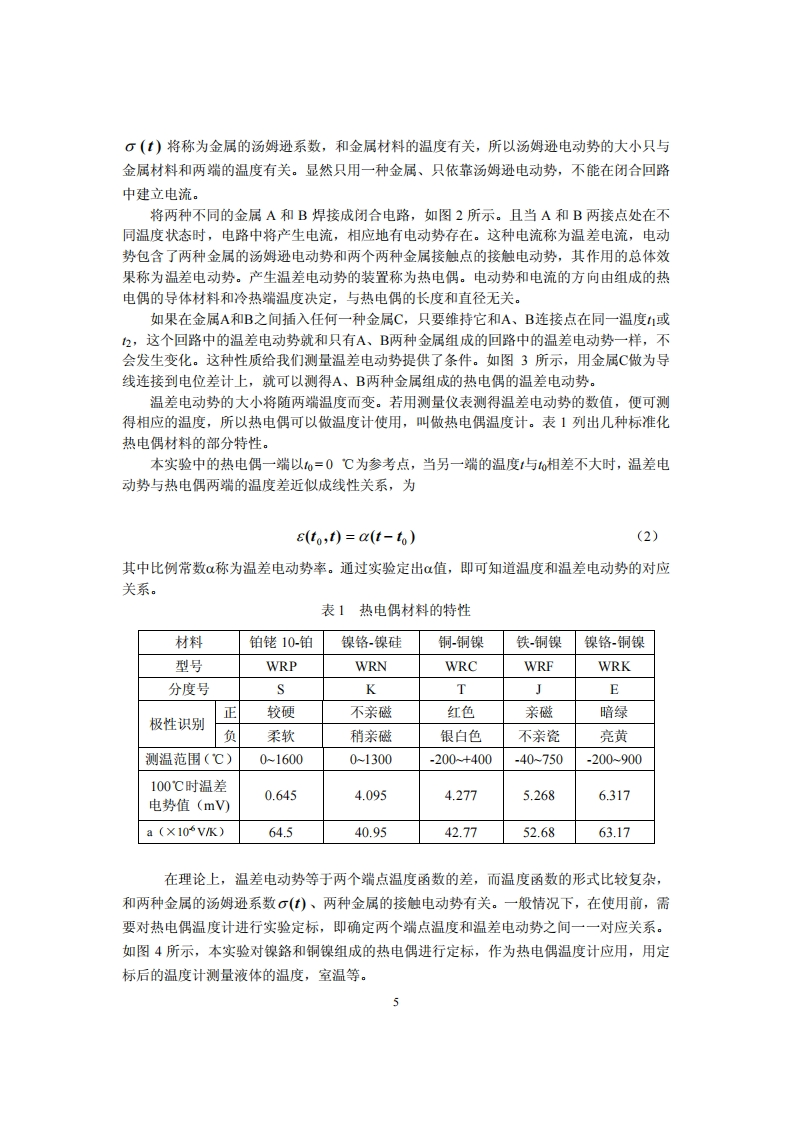

实验二热电偶温度计定标【实验目的】1.掌握对热电偶温度计定标的方法：2.掌握非电量电测方法的基本原理。【实验仪器】保温杯，烧杯，电热杯，温度计，镍-铜镍热电偶，PZ114A型直流数字电压表，79HW1恒温磁力搅拌器（半导体温度计），见图1。【实验原理】非电量电测方法是利用传感器把温度、压力、光强等非电信号转换成电信号，通过测量电压、电流等电信号来获得这些非电学量的方法。本实验中的热电偶温度计就是把温度转换成电压来测量。当一个金属棒的两端分别为不同的温度1和2时，由于金属中电子的热运动，在棒的两端有一电动势存在，称为汤姆逊电动势。4,4)=fc0(1)79HW.1極煜磁力桅林器B电开美图2图1-----金属A接磁力搅拌需接数字电压表一一-金国B接数字码皮印金C平中导度时电1y热端冷端热冷图3图4
