3伏安法测电阻

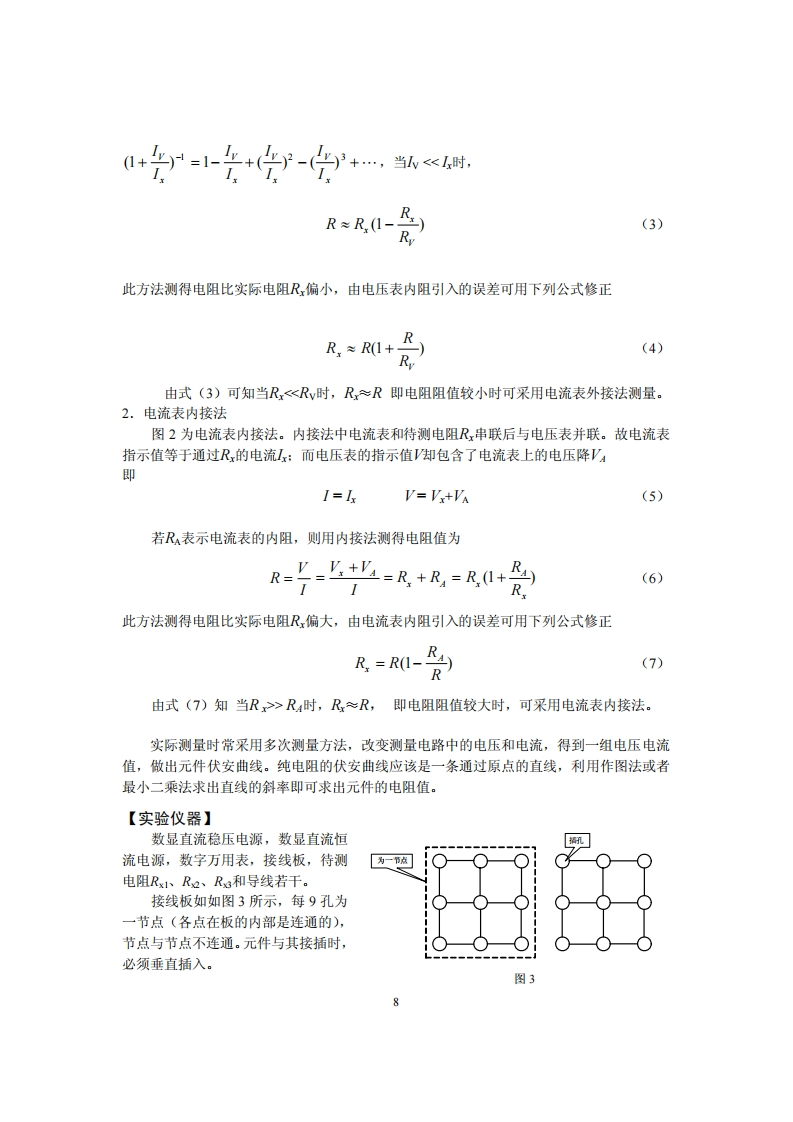

实验三伏-安法测电阻根据欧姆定律，如果测出电阻两端的电压V及通过电阻的电流I,则可计算出电阻值R(R=V/I)。这种测量电阻的方法称伏安法。伏安法原理简单，测量方便，但由于电压表和电流表内阻的影响，往往给测量结果带来明显的系统误差，为减少测量误差，必须在实验中选择适当的实验方法和合适的仪器。【实验目的】1.掌握用伏-安法测电阻的方法：2.学习使用恒流源、稳压源和数字式万用表：3.学习用作图法处理数据。【实验原理】图1电流表外接法图2电流表内接法伏安法测电阻的原理如图1和图2所示，用电表测得电阻的电压、电流后，通过欧姆定律R=V/I，即可计算出电阻值。伏-安法测电阻有电流表外接和电流表内接两种接线方法。由于电表内阻的影响，不论采用哪一种接法总存在方法误差，但经修正后都可获得正确结果。1.电流表外接法图1为电流表外接法。在外接法中，电压表和待测电阻R并联后再与电流表串联，故电压表指示值就是R,上的电压Vx:而电流表的指示值I却包含了通过电压表的电流V,即V=VI=k+l(1)若用R表示电压表的内阻，则用外接法测得电阻值为R='=(2)=71,+1,1,0+>
