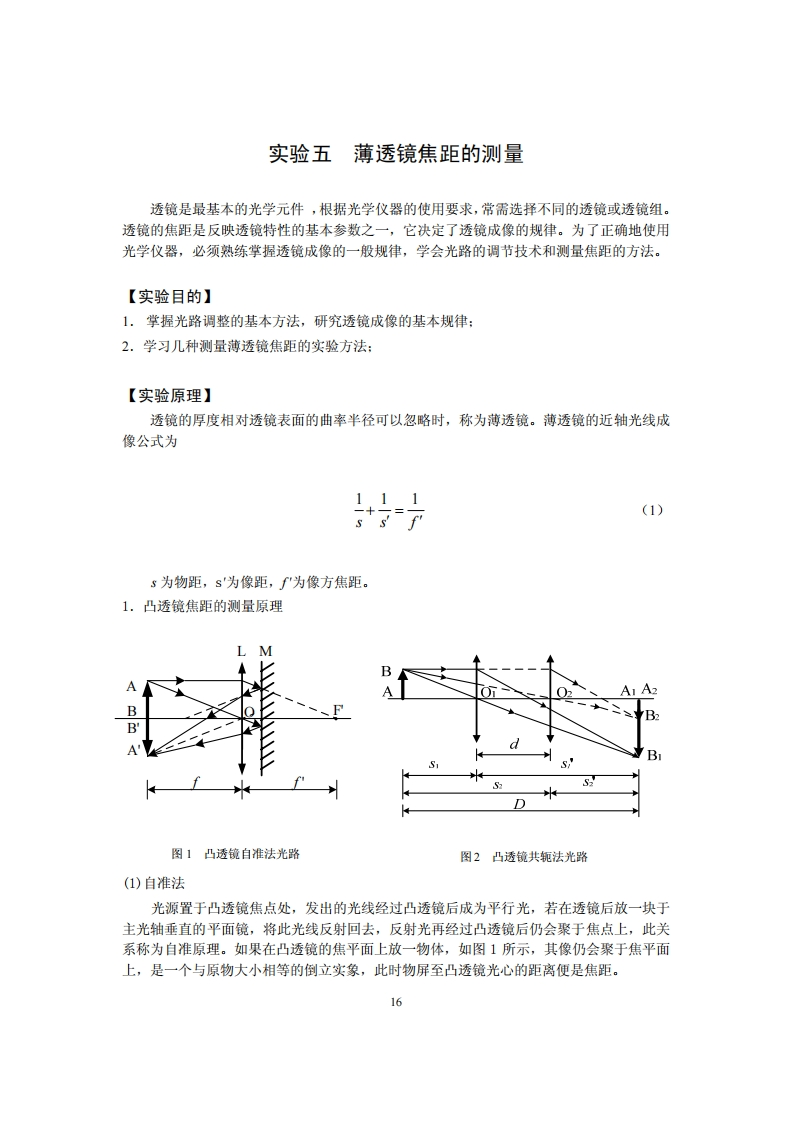

实验五薄透镜焦距的测量透镜是最基本的光学元件，根据光学仪器的使用要求，常需选择不同的透镜或透镜组。透镜的焦距是反映透镜特性的基本参数之一，它决定了透镜成像的规律。为了正确地使用光学仪器，必须熟练掌握透镜成像的一般规律，学会光路的调节技术和测量焦距的方法。【实验目的】1.掌握光路调整的基本方法，研究透镜成像的基本规律：2.学习几种测量薄透镜焦距的实验方法：【实验原理】透镜的厚度相对透镜表面的曲率半径可以忽略时，称为薄透镜。薄透镜的近轴光线成像公式为111十ss-(1)s为物距，s'为像距，为像方焦距。1.凸透镜焦距的测量原理L MBBBD图1凸透镜自准法光路图2凸透镜共轭法光路(1)自准法光源置于凸透镜焦点处，发出的光线经过凸透镜后成为平行光，若在透镜后放一块于主光轴垂直的平面镜，将此光线反射回去，反射光再经过凸透镜后仍会聚于焦点上，此关系称为自准原理。如果在凸透镜的焦平面上放一物体，如图1所示，其像仍会聚于焦平面上，是一个与原物大小相等的倒立实象，此时物屏至凸透镜光心的距离便是焦距。16
