实验16微通道实验

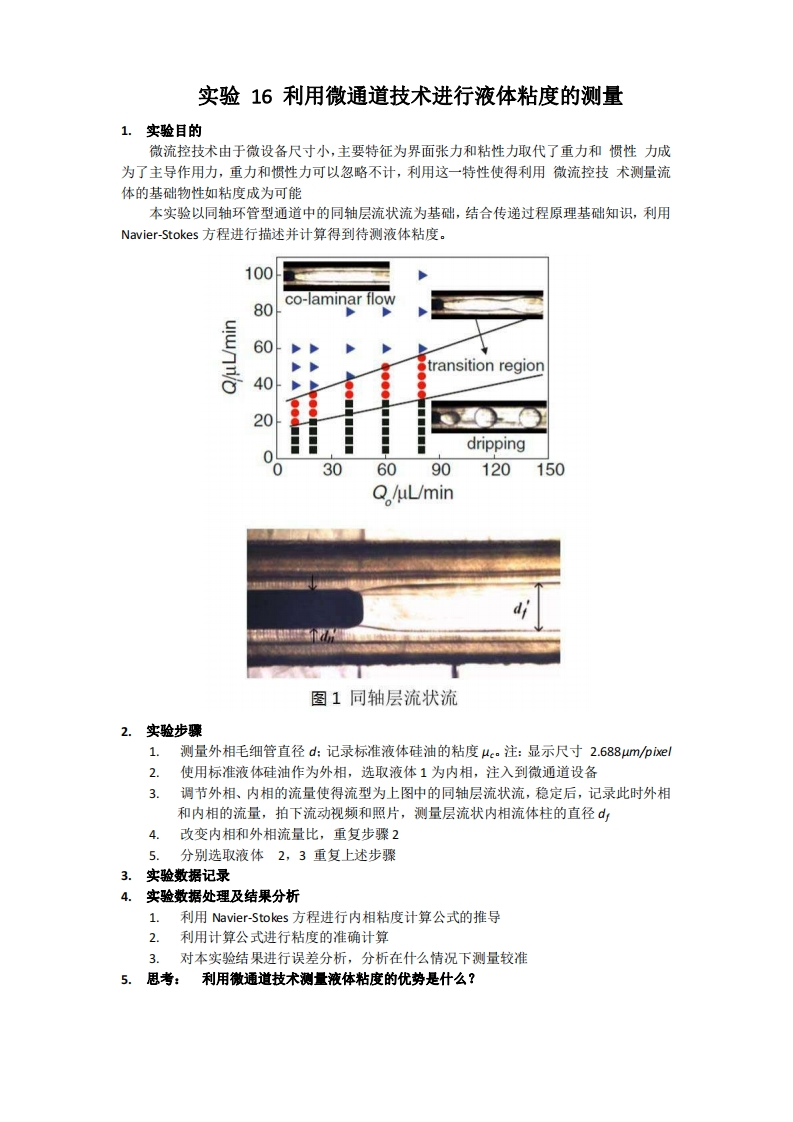

实验16利用微通道技术进行液体粘度的测量1.实验目的微流控技术由于微设备尺寸小，主要特征为界面张力和粘性力取代了重力和惯性力成为了主导作用力，重力和惯性力可以忽略不计，利用这一特性使得利用微流控技术测量流体的基础物性如粘度成为可能本实验以同轴环管型通道中的同轴层流状流为基础，结合传递过程原理基础知识，利用Navier-Stokes方程进行描述并计算得到待测液体粘度。100co-laminar flow8060transition region4020dripping00306090120150Q/ul/min图1同轴层流状流2.实验步骤1.测量外相毛细管直径d:记录标准液体硅油的粘度4c。注：显示尺寸2.688um/pxe2.使用标准液体硅油作为外相，选取液体1为内相，注入到微通道设备3.调节外相、内相的流量使得流型为上图中的同轴层流状流，稳定后，记录此时外相和内相的流量，拍下流动视频和照片，测量层流状内相流体柱的直径d4.改变内相和外相流量比，重复步骤25.分别选取液体2,3重复上述步骤3.实验数据记录4.实验数据处理及结果分析1.利用Navier-Stokes方程进行内相粘度计算公式的推导2.利用计算公式进行粘度的准确计算3.对本实验结果进行误差分析，分析在什么情况下测量较准5.思考：利用徽通道技术测量液体粘度的优势是什么？
