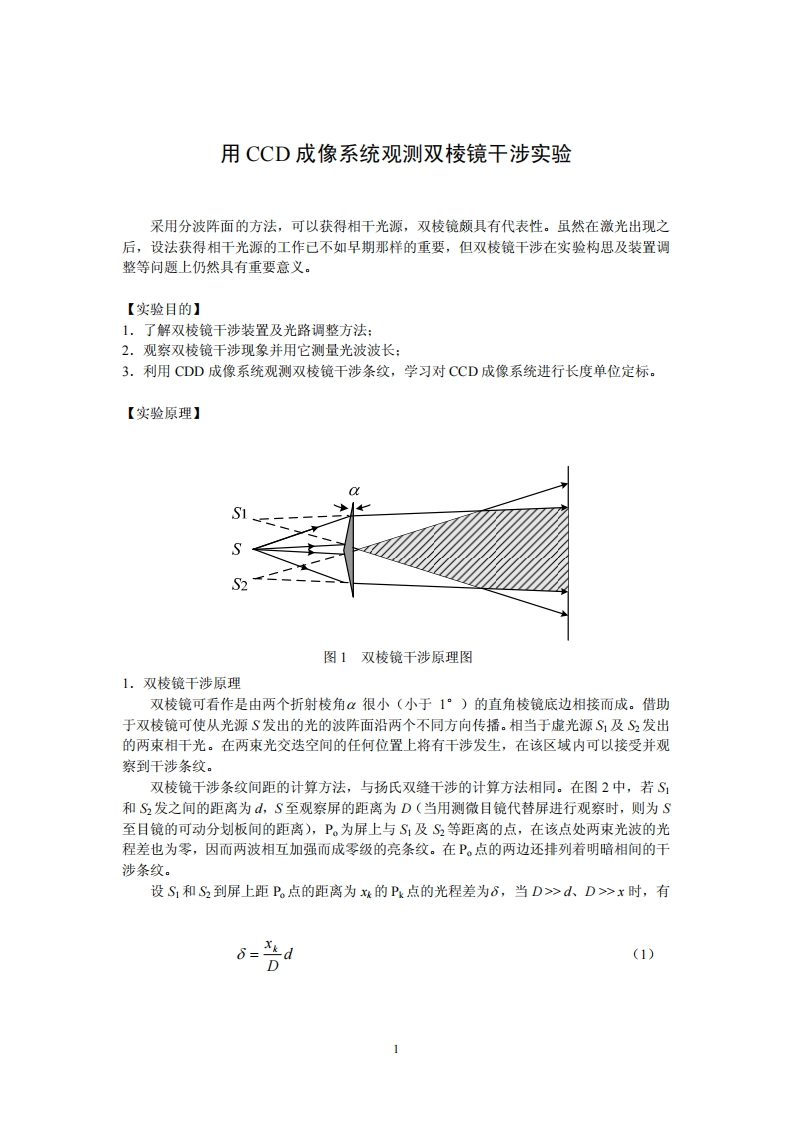

用CCD成像系统观测双棱镜干涉实验

用CCD成像系统观测双棱镜干涉实验采用分波阵面的方法，可以获得相干光源，双棱镜颇具有代表性。虽然在激光出现之后，设法获得相干光源的工作已不如早期那样的重要，但双棱镜干涉在实验构思及装置调整等问题上仍然具有重要意义。【实验目的】1.了解双棱镜干涉装置及光路调整方法：2.观察双棱镜干涉现象并用它测量光波波长：3.利用CDD成像系统观测双棱镜干涉条纹，学习对CCD成像系统进行长度单位定标。【实验原理】S2图1双棱镜干涉原理图1.双棱镜干涉原理双棱镜可看作是由两个折射棱角α很小（小于1°）的直角棱镜底边相接而成。借助于双棱镜可使从光源S发出的光的波阵面沿两个不同方向传播。相当于虚光源S,及S2发出的两束相干光。在两束光交迭空间的任何位置上将有干涉发生，在该区域内可以接受并观察到干涉条纹。双棱镜干涉条纹间距的计算方法，与扬氏双缝干涉的计算方法相同。在图2中，若S和S2发之间的距离为d山，S至观察屏的距离为D(当用测微目镜代替屏进行观察时，则为S至目镜的可动分划板间的距离)，P。为屏上与S,及S2等距离的点，在该点处两束光波的光程差也为零，因而两波相互加强而成零级的亮条纹。在P。点的两边还排列着明暗相间的干涉条纹。设S1和S2到屏上距P。点的距离为x的Pk点的光程差为6，当D>d、D>x时，有6=d(1)1
