检修纯电动汽车充电警告灯点亮故障

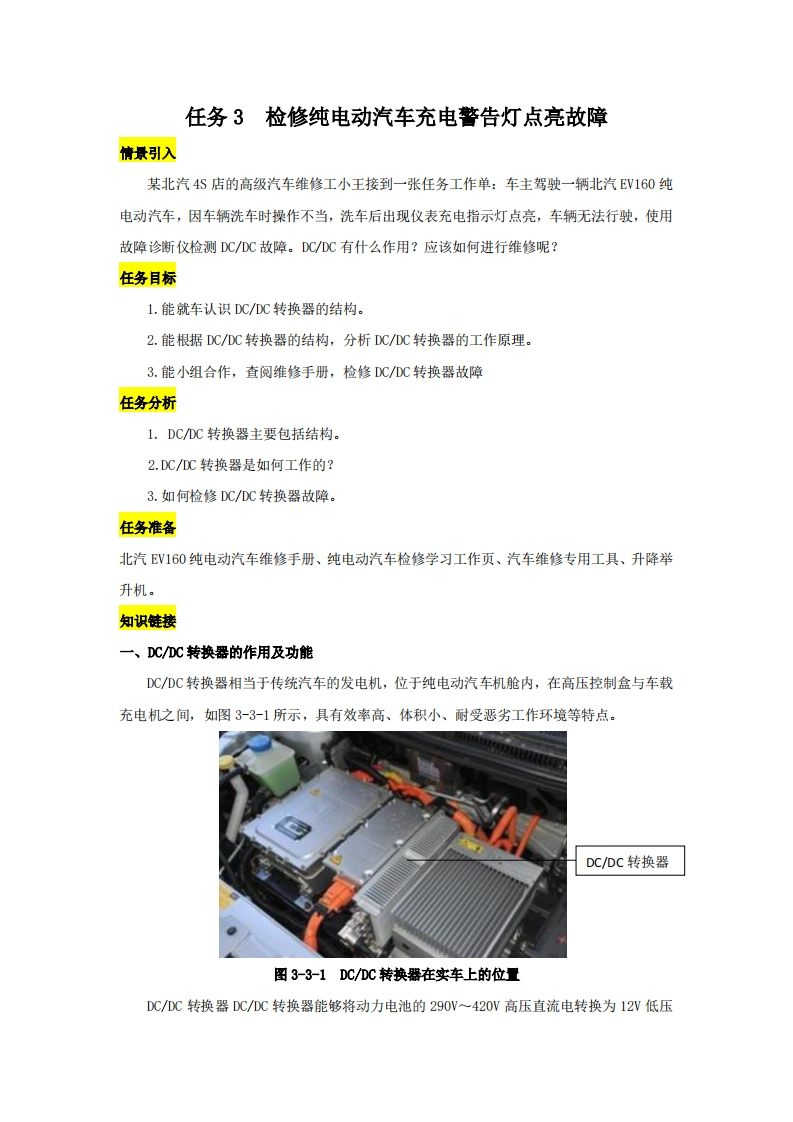

任务3检修纯电动汽车充电警告灯点亮故障情景引入某北汽4S店的高级汽车维修工小王接到一张任务工作单：车主驾驶一辆北汽EV160纯电动汽车，因车辆洗车时操作不当，洗车后出现仪表充电指示灯点亮，车辆无法行驶，使用故障诊断仪检测DC/DC故障。DCDC有什么作用？应该如何进行维修呢？任务目标1.能就车认识DC/DC转换器的结构。2.能根据DC/DC转换器的结构，分析DC/DC转换器的工作原理。3.能小组合作，查阅维修手册，检修DC/DC转换器故障任务分析1.DC/DC转换器主要包括结构。2.DC/DC转换器是如何工作的？3.如何检修DC/DC转换器故障。任务准备北汽EV160纯电动汽车维修手册、纯电动汽车检修学习工作页、汽车维修专用工具、升降举升机。知识链接一、DC/DC转换器的作用及功能DC/DC转换器相当于传统汽车的发电机，位于纯电动汽车机舱内，在高压控制盒与车载充电机之间，如图3-3-1所示，具有效率高、体积小、耐受恶劣工作环境等特点。DC/DC转换器图3-3-1DC/DC转换器在实车上的位置DC/DC转换器DC/DC转换器能够将动力电池的290V~420V高压直流电转换为12V低压
