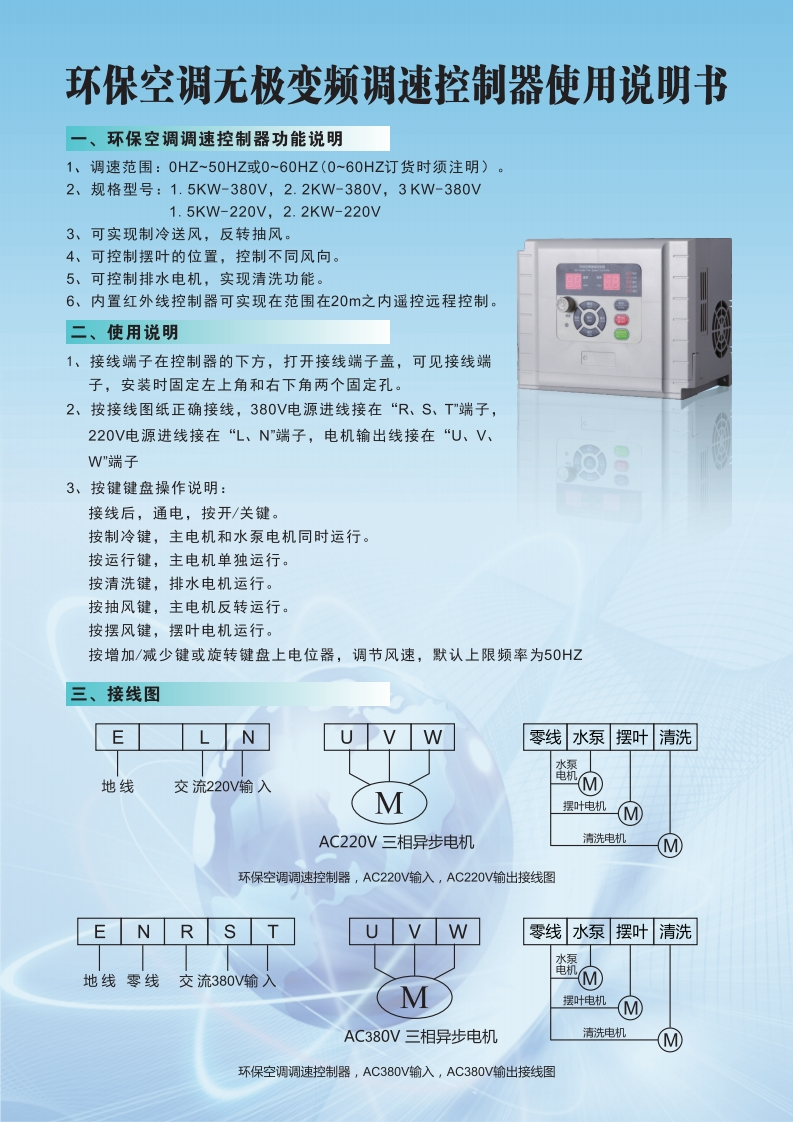

100L1-1环保空调调速控制器使用说明书

环保空调无极变频调速控制器使用说明书一、环保空调调速控制器功能说明1、调速范围：0HZ~50HZ或0~60HZ(0~60HZ订货时须注明)。2、规格型号：1.5KW-380V,2.2KW-380V,3KW-380V1.5KW-220V,2.2KW-220V3、可实现制冷送风，反转抽风。4、可控制摆叶的位置，控制不同风向。5、可控制排水电机，实现清洗功能。■■目6、内置红外线控制器可实现在范围在20之内遥控远程控制。二、使用说明1、接线端子在控制器的下方，打开接线端子盖，可见接线端子，安装时固定左上角和右下角两个固定孔。2、按接线图纸正确接线，380V电源进线接在“R、S、T"端子，220V电源进线接在“L、N端子，电机输出线接在“U、V、W"端子3、按键键盘操作说明：接线后，通电，按开/关键。按制冷键，主电机和水泵电机同时运行。按运行键，主电机单独运行。按清洗键，排水电机运行。按抽风键，主电机反转运行。按摆风键，摆叶电机运行。按增加/减少键或旋转键盘上电位器，调节风速，默认上限频率为50HZ三、接线图E零线水泵摆叶清洗水泵地线交流220V输入电机M摆叶电机MAC220V三相异步电机清洗电机M环保空调调速控制器，AC220V输入，AC220V输出接线图ENRSTU VW零线水泵摆叶清洗地线零线交流380V输入M摆叶电机MAC380V三相异步电机清洗电机M环保空调调速控制器，AC380V输入，AC380V输出接线图
