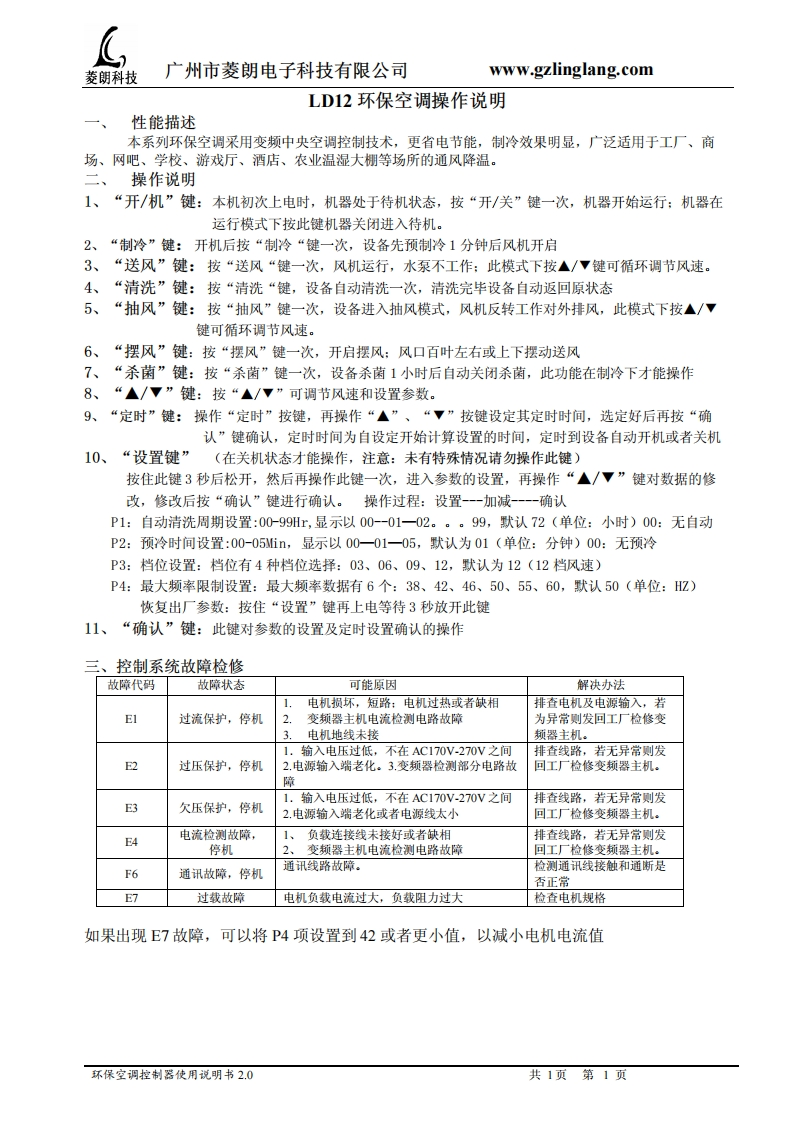

LD12操作说明

菱朗科技广州市菱朗电子科技有限公司www.gzlinglang.comLD12环保空调操作说明一、性能描述本系列环保空调采用变频中央空调控制技术，更省电节能，制冷效果明显，广泛适用于工厂、商场、网吧、学校、游戏厅、酒店、农业温湿大棚等场所的通风降温。二、操作说明1、“开/机”键：本机初次上电时，机器处于待机状态，按“开/关”键一次，机器开始运行：机器在运行模式下按此键机器关闭进入待机。2、“制冷”键：开机后按“制冷“键一次，设备先预制冷1分钟后风机开启3、“送风”键：按“送风“键一次，风机运行，水泵不工作：此模式下按▲/T键可循环调节风速。4、“清洗”键：按“清洗“键，设备自动清洗一次，清洗完毕设备自动返回原状态5、“抽风”键：按“抽风”键一次，设备进入抽风模式，风机反转工作对外排风，此模式下按▲/T键可循环调节风速。6、“摆风”键：按“摆风”键一次，开启摆风：风口百叶左右或上下摆动送风7、“杀菌”键：按“杀菌”键一次，设备杀菌1小时后自动关闭杀菌，此功能在制冷下才能操作8、“▲/7”键：按“▲/7”可调节风速和设置参数。9、“定时”键：操作“定时”按键，再操作“▲”、“T”按键设定其定时时间，选定好后再按“确认”键确认，定时时间为自设定开始计算设置的时间，定时到设备自动开机或者关机10、“设置键”（在关机状态才能操作，注意：未有特殊情况请勿操作此键）按住此键3秒后松开，然后再操作此键一次，进入参数的设置，再操作“▲/T”键对数据的修改，修改后按“确认”键进行确认。操作过程：设置-一加减-一确认P1:自动清洗周期设置：00-99Hr,显示以00-01一02。。。99，默认72（单位：小时）00：无自动P2:预冷时间设置：00-05in,显示以00一01一05，默认为01（单位：分钟）00：无预冷P3:档位设置：档位有4种档位选择：03、06、09、12，默认为12(12档风速)P4:最大频率限制设置：最大频率数据有6个：38、42、46、50、55、60，默认50（单位：HZ)恢复出厂参数：按住“设置”键再上电等待3秒放开此键11、“确认”键：此键对参数的设置及定时设置确认的操作三、控制系统故障检修故障代码故障状态可能原因解决办法1.电机损坏，短路：电机过热或者缺相排查电机及电源输入，若El过流保护，停机2.变频器主机电流检测电路故障为异常则发回工厂检修变3.电机地线未接频器主机。1.输入电压过低，不在AC170V-270V之间排查线路，若无异常则发E2过压保护，停机2.电源输入端老化。3.变频器检测部分电路故回工厂检修变频器主机。1.输入电压过低，不在AC170V-270V之间排查线路，若无异常则发E3欠压保护，停机2.电源输入端老化或者电源线太小回工厂检修变频器主机。E4电流检测故障，1、负载连接线未接好或者缺相排查线路，若无异常则发停机2、变频器主机电流检测电路故障回工厂检修变频器主机。通讯线路故障。检测通讯线接触和通断是F6通讯故障，停机否正常E7过载故障电机负载电流过大，负载阻力过大检查电机规格如果出现E7故障，可以将P4项设置到42或者更小值，以减小电机电流值环保空调控制器使用说明书2.0共1页第1页
