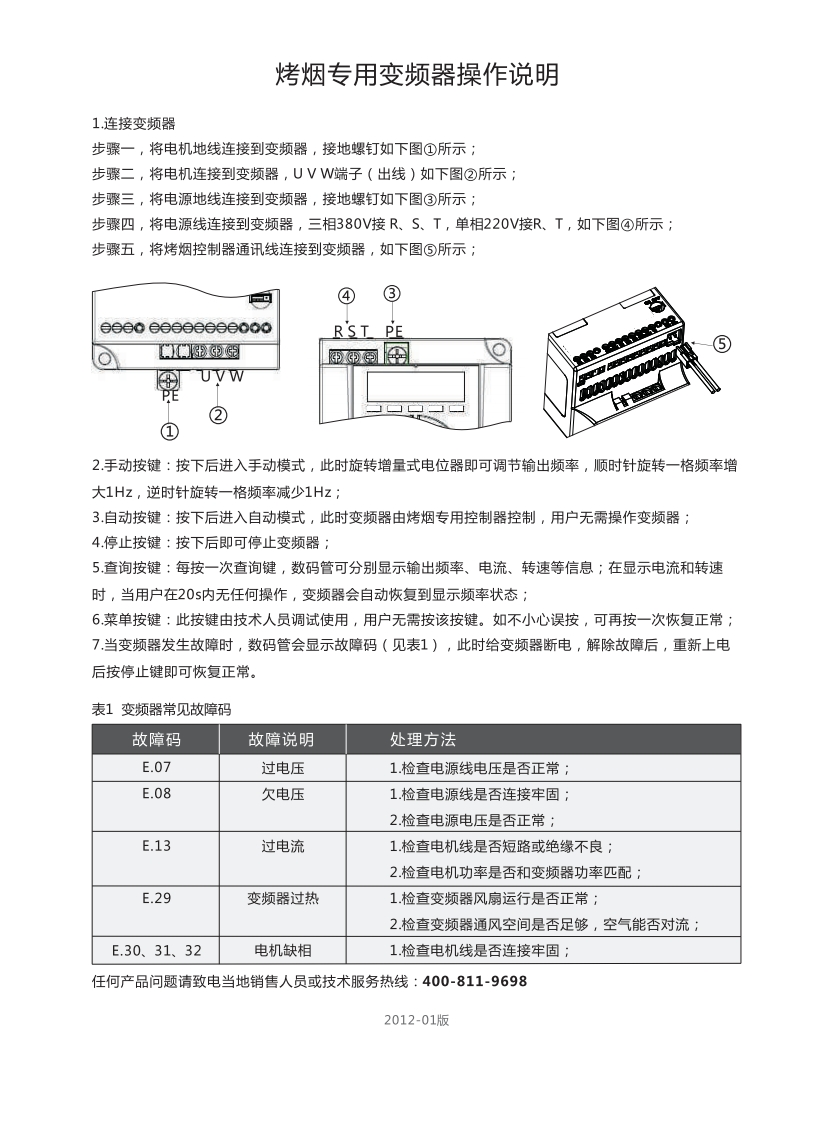

海利普烤烟专用变频器HLP-C101说明书

烤烟专用变频器操作说明1.连接变频器步骤一，将电机地线连接到变频器，接地螺钉如下图①所示；步骤二，将电机连接到变频器，UVW端子（出线）如下图②所示；步骤三，将电源地线连接到变频器，接地螺钉如下图③所示；步骤四，将电源线连接到变频器，三相380V接R、S、T,单相220V接R、T,如下图④所示；步骤五，将烤烟控制器通讯线连接到变频器，如下图⑤所示；g④③合9eo ee合ee合e0d0RST PE》商⑤UVW②①2.手动按键：按下后进入手动模式，此时旋转增量式电位器即可调节输出频率，顺时针旋转一格频率增大1Hz,逆时针旋转一格频率减少1Hz:3.自动按键：按下后进入自动模式，此时变频器由烤烟专用控制器控制，用户无需操作变频器；4.停止按键：按下后即可停止变频器：5查询按键：每按一次查询键，数码管可分别显示输出频率、电流、转速等信息；在显示电流和转速时，当用户在20s内无任何操作，变频器会自动恢复到显示频率状态；6菜单按键：此按键由技术人员调试使用，用户无需按该按键。如不小心误按，可再按一次恢复正常：7当变频器发生故障时，数码管会显示故障码（见表1），此时给变频器断电，解除故障后，重新上电后按停止键即可恢复正常。表1变频器常见故障码故障码故障说明处理方法E.07过电压1.检查电源线电压是否正常：E.08欠电压1.检查电源线是否连接牢固：2检查电源电压是否正常；E.13过电流1检查电机线是否短路或绝缘不良：2检查电机功率是否和变频器功率匹配；E.29变频器过热1.检查变频器风扇运行是否正常；2检查变频器通风空间是否足够，空气能否对流；E.30、31、32电机缺相1.检查电机线是否连接牢固：任何产品问题请致电当地销售人员或技术服务热线：400-811-96982012-01版
