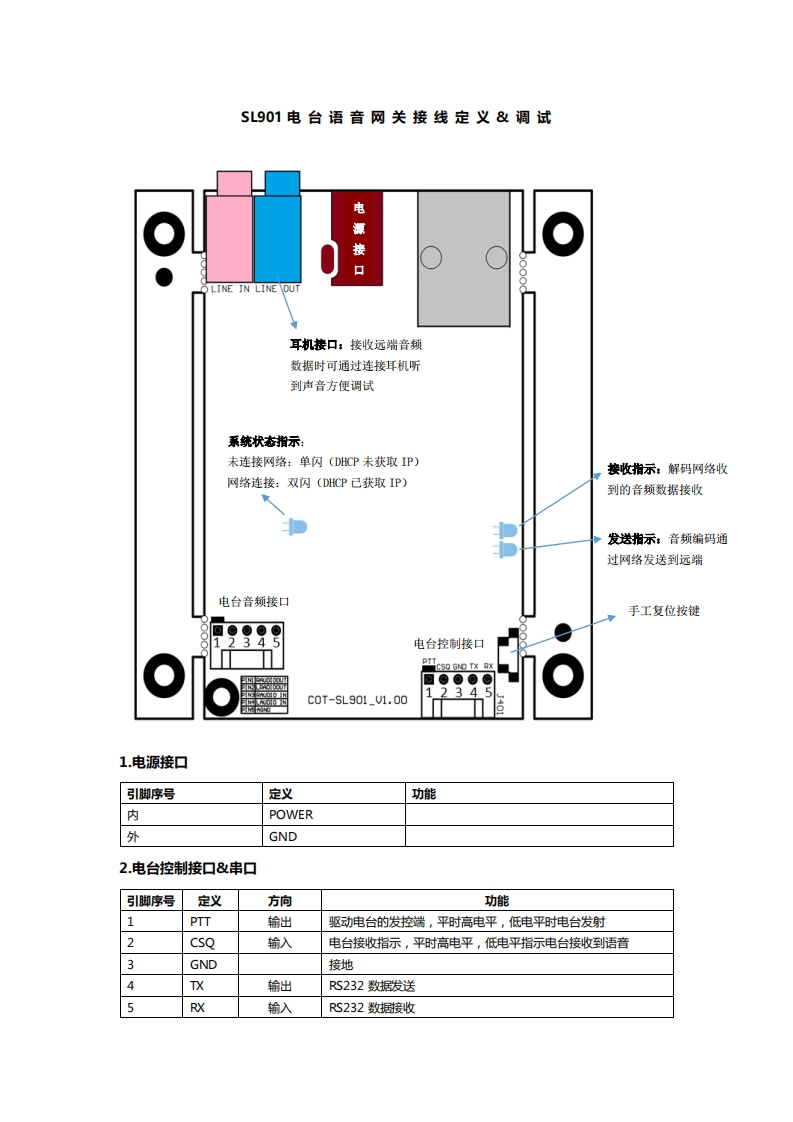

SL901电台语音网关接线定义&调试电源口LINE IN LINE OUT耳机接口：接收远端音频数据时可通过连接耳机听到声音方便调试系统状态指示：未连接网络：单闪(DHCP未获取IP)接收指示：解码网络收网络连接：双闪(DHCP已获取IP)到的音频数据接收发送指示：音频编码通过网络发送到远端电台音频接口手工复位按键●●●0电台控制接口c0T-SL901_U1.00234514011.电源接口引脚序号定义功能内POWER外GND2.电台控制接口&串口引脚序号定义方向功能1PTT输出驱动电台的发控端，平时高电平，低电平时电台发射2CSO输入电台接收指示，平时高电平，低电平指示电台接收到语音3GND接地4TX输出RS232数据发送5RX输入RS232数据接收
