陕汽M3000动力转向系统结构原理

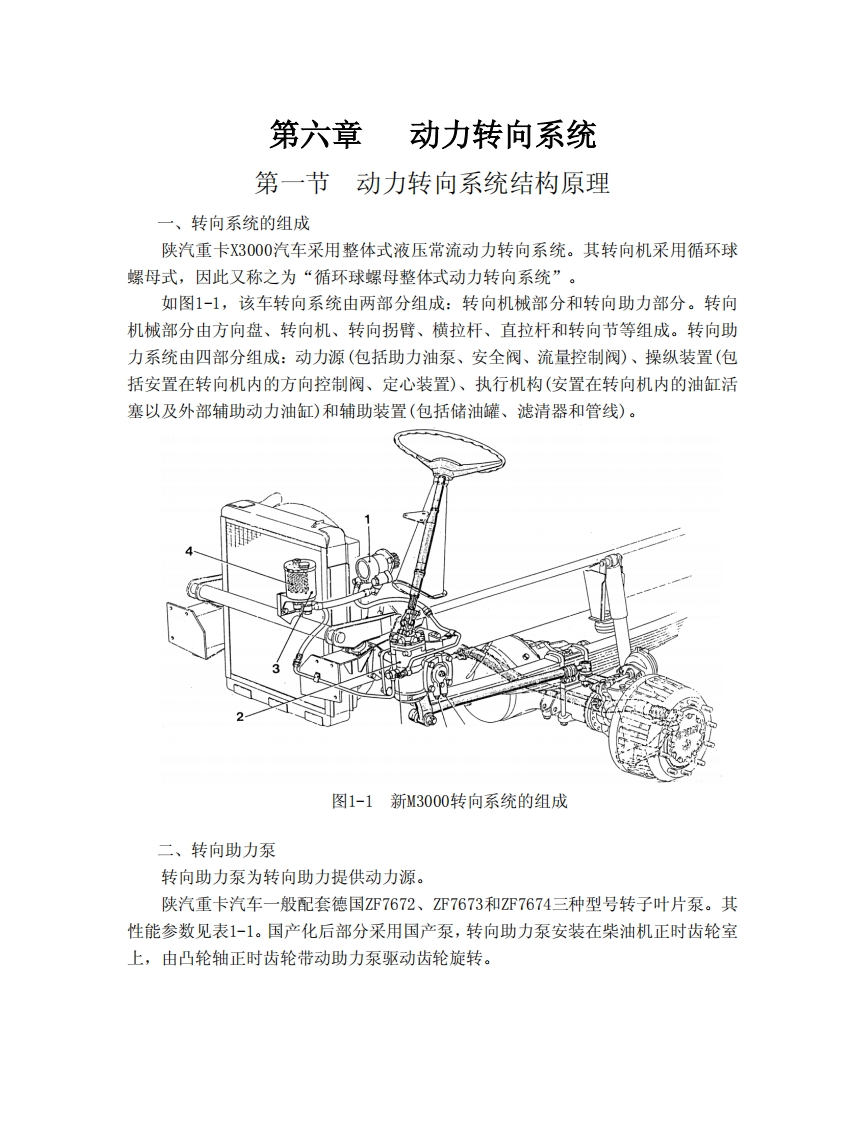

第六章动力转向系统第一节动力转向系统结构原理一、转向系统的组成陕汽重卡X3000汽车采用整体式液压常流动力转向系统。其转向机采用循环球螺母式，因此又称之为“循环球螺母整体式动力转向系统”。如图1-1，该车转向系统由两部分组成：转向机械部分和转向助力部分。转向机械部分由方向盘、转向机、转向拐臂、横拉杆、直拉杆和转向节等组成。转向助力系统由四部分组成：动力源（包括助力油泵、安全阀、流量控制阀）、操纵装置（包括安置在转向机内的方向控制阀、定心装置)、执行机构（安置在转向机内的油缸活塞以及外部辅助动力油缸)和辅助装置（包括储油罐、滤清器和管线）。图1-1新M3000转向系统的组成二、转向助力泵转向助力泵为转向助力提供动力源。陕汽重卡汽车一般配套德国ZF7672、ZF7673和ZF7674三种型号转子叶片泵。其性能参数见表1-1。国产化后部分采用国产泵，转向助力泵安装在柴油机正时齿轮室上，由凸轮轴正时齿轮带动助力泵驱动齿轮旋转。
