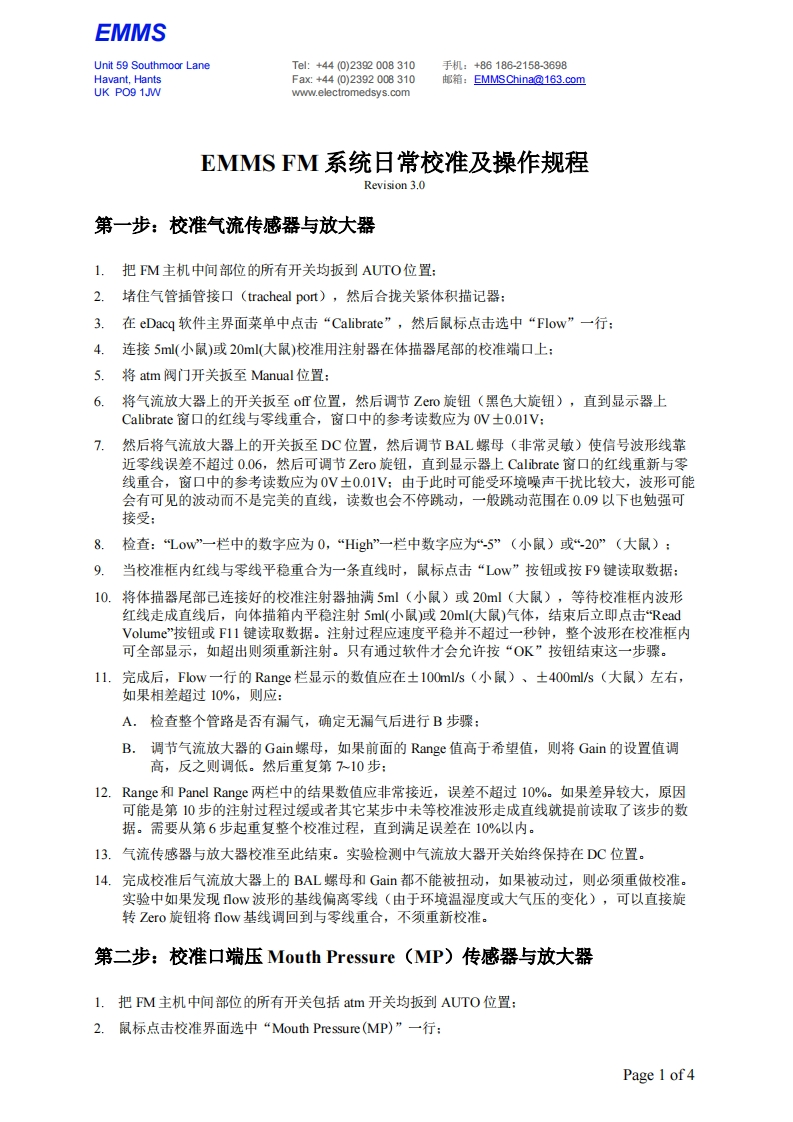

EMMS-FM-系统日常校准及操作规程

EMMSUnit 59 Southmoor LaneTe:+44(0)2392008310手机：+86186-2158-3698Havant,HantsFaX+44(0)2392008310p箱：EMMSChina@163.comUK PO9 1JWwww.electromedsys.comEMMS FM系统日常校准及操作规程Revision 3.0第一步：校准气流传感器与放大器1.把FM主机中间部位的所有开关均扳到AUTO位置：2.堵住气管插管接口(tracheal port),然后合拢关紧体积描记器：3.在eDacq软件主界面菜单中点击“Calibrate”，然后鼠标点击选中“Flow”一行：4.连接5ml(小鼠)或20ml(大鼠)校准用注射器在体描器尾部的校准端口上：5.将atm阀门开关扳至Manual位置：6.将气流放大器上的开关扳至of位置，然后调节Zro旋钮（黑色大旋钮），直到显示器上Calibrate窗口的红线与零线重合，窗口中的参考读数应为0V±0.01V:7.然后将气流放大器上的开关板至DC位置，然后调周节BAL螺母（非常灵敏）使信号波形线靠近零线误差不超过0.06，然后可调节Zero旋钮，直到显示器上Calibrate窗口的红线重新与零线重合，窗口中的参考读数应为0V±0.01V:由于此时可能受环境噪声干扰比较大，波形可能会有可见的波动而不是完美的直线，读数也会不停跳动，一般跳动范围在0.09以下也勉强可接受：8.检查：Low”一栏中的数字应为0，“High”一栏中数字应为“5”（小鼠）或“20”（大鼠）：9.当校准框内红线与零线平稳重合为一条直线时，鼠标点击“LOw”按钮或按F9键读取数据：10.将体描器尾部已连接好的校准注射器抽满5ml(小鼠)或20ml(大鼠)，等待校准框内波形红线走成直线后，向体描箱内平稳注射5ml(小鼠)或20ml(大鼠)气体，结束后立即点击“ReadVolume”按钮或F11键读取数据。注射过程应速度平稳并不超过一秒钟，整个波形在校准框内可全部显示，如超出则须重新注射。只有通过软件才会允许按“OK”按钮结束这一步骤。11.完成后，Flow一行的Range栏显示的数值应在±100ml/s(小鼠)、±400ml/s(大鼠)左右，如果相差超过10%，则应：A.检查整个管路是否有漏气，确定无漏气后进行B步骤：B.调节气流放大器的Gain螺母，如果前面的Range值高于希望值，则将Gain的设置值调高，反之则调低。然后重复第710步：12.Range和Panel Range两栏中的结果数值应非常接近，误差不超过l0%。如果差异较大，原因可能是第0步的注射过程过缓或者其它某步中未等校准波形走成直线就提前读取了该步的数据。需要从第6步起重复整个校准过程，直到满足误差在10%以内。13.气流传感器与放大器校准至此结束。实验检测中气流放大器开关始终保持在DC位置。14.完成校准后气流放大器上的BAL螺母和Gn都不能被扭动，如果被动过，则必须重做校准。实验中如果发现ow波形的基线偏离零线（由于环境温湿度或大气压的变化），可以直接旋转Zero旋钮将flow基线调回到与零线重合，不须重新校准。第二步：校准口端压Mouth Pressure(MP)传感器与放大器L.把FM主机中间部位的所有开关包括atm开关均扳到AUTO位置：2.鼠标点击校准界面选中“Mouth Pressure(MP)”一行：Page 1 of4
