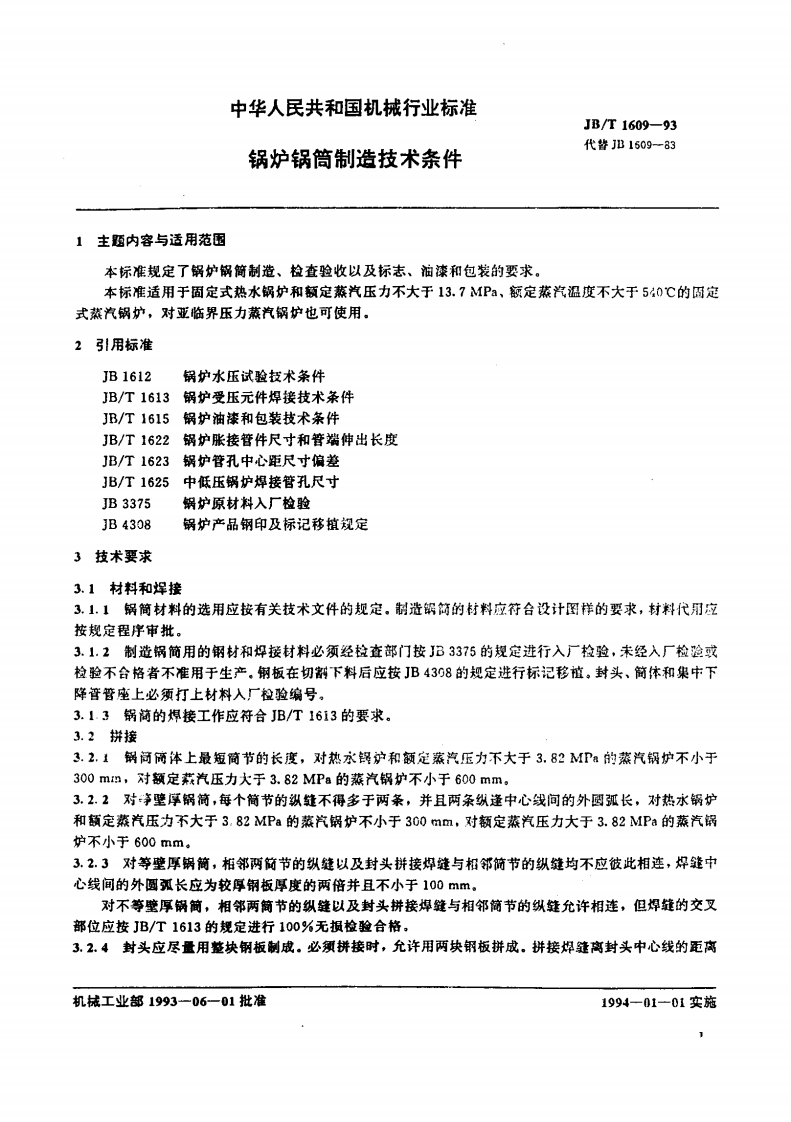

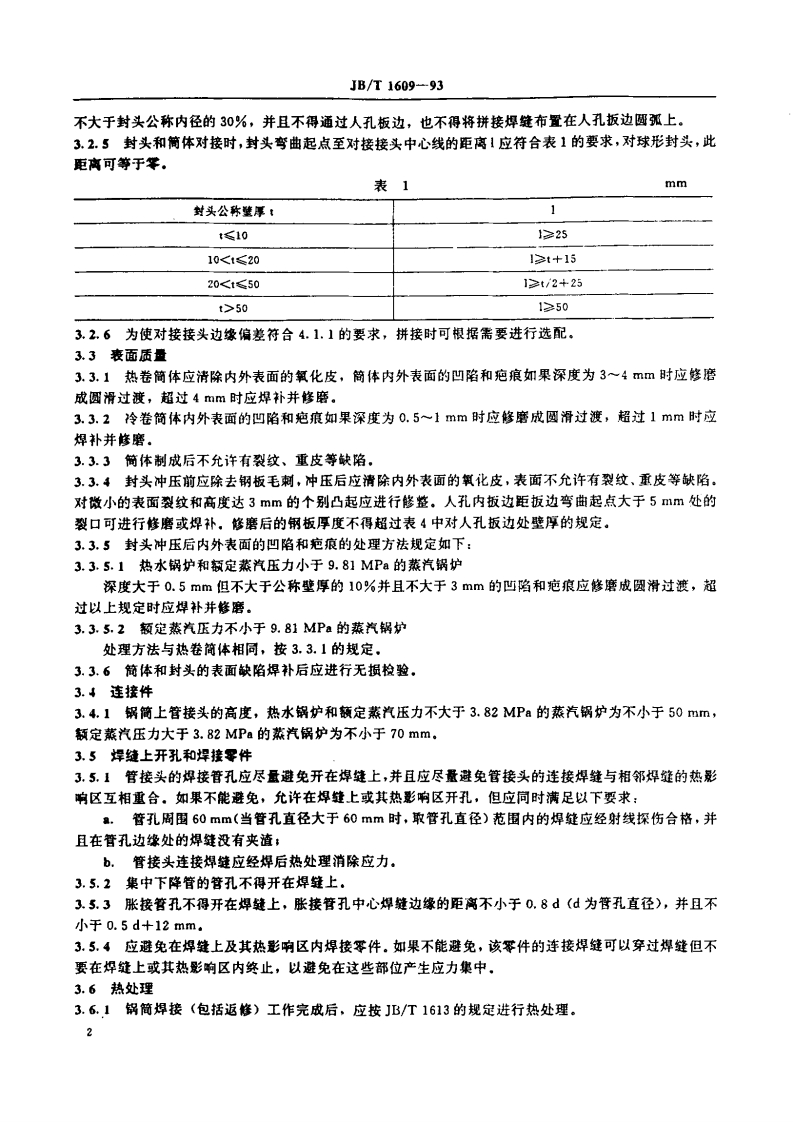

中华人民共和国机械行业标准JB/T1609-93代替JB1509-83锅炉锅筒制造技术条件1主题内容与适用范国本标准规定了锅炉锅简制造、检查验收以及标志、油漆和包装的要求。本标准适用于固定式热水锅炉和额定蒸汽压力不大于13.7MPa、额定蒸汽温度不大于50℃的固定式蒸汽锅炉，对亚临界压力蒸汽锅炉也可使用。2引用标准JB1612锅炉水压试验技术条件JB/T1613锅护受压元件焊接技术条件JB/T1615锅护油漆和包装技术条件JB/T1622锅炉胀接管件尺寸和管端伸出长度JB/T1623锅炉管孔中心距尺寸偏差JB/T1625中低压锅炉焊接管孔尺寸JB3375锅炉原材料入厂检验JB4308锅炉产品钢印及标记移植规定3技术要求3.1材料和焊接3.1.1解简材料的选用应按有关技术文件的规定，制造钢简的材料应符合设计图样的要求，材料代用应按规定程序审批。3.1.2制造锅简用的钢材和焊接材料必须经拉查部门按JB3375的规定进行入厂检验，未经入厂检跄或检验不合格者不准用于生产。钢板在切割下料后应按JB438的规定进行标记移植，封头、筒体和集中下降管管座上必须打上材料入厂粒验编号，3.1.3锅简的得接工作应符合JB/T1613的要求。3.2拼接3.2.1锅简商体上最短商节的长度，对热水锅护和额定蒸汽压力不大于3.82MPa的蒸汽锅炉不小于300mn,对额定荔汽压力大于3.82MPa的蒸汽锅炉不小于600mm。3.22对净壁厚锅筒，每个简节的纵缝不得多于两条，并且两条纵递中心线间的外圆弧长，对热水锅炉和额定蒸汽压力不大于3.82MPa的蒸汽锅炉不小于300mm,对额定蒸汽压力大于3.82MPa的蒸汽锅炉不小于600mm.3.23对等壁厚锅简，相邻两简节的纵缝以及封头拼接焊缝与相邻简节的纵缝均不应彼此相连，焊缝中心线间的外圆弧长应为较厚钢板厚度的两倍并且不小于100mm。对不等璧厚锅简，相邻两简节的纵缝以及封头拼接焊缝与相邻简节的纵缝允许相连，但焊缝的交叉又部位应按JB/T1613的规定进行100%无损检验合格。3.2.4封头应尽量用整块钢板制成。必须拼接时，允许用两块钢板拼成。拼接焊缝离封头中心线的距离机械工业部1993一06一01批准1994一01-01实施
