JBT1616-1993管式空气预热器技术条件

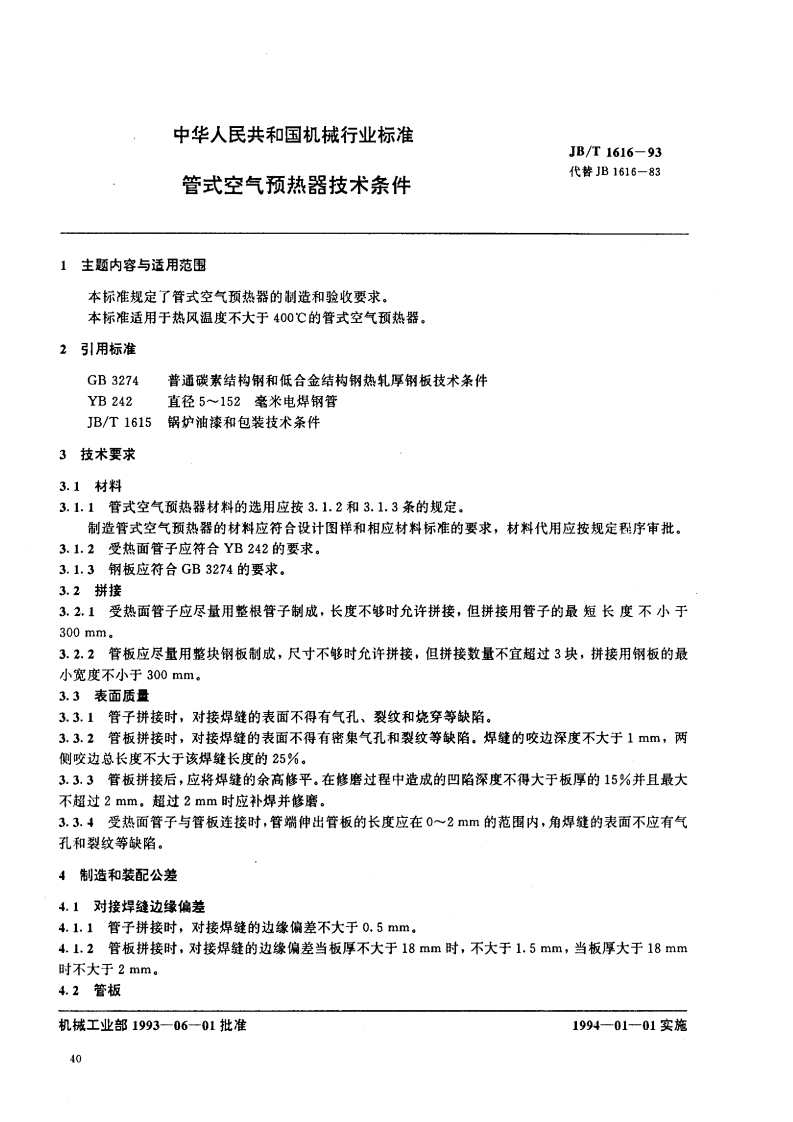

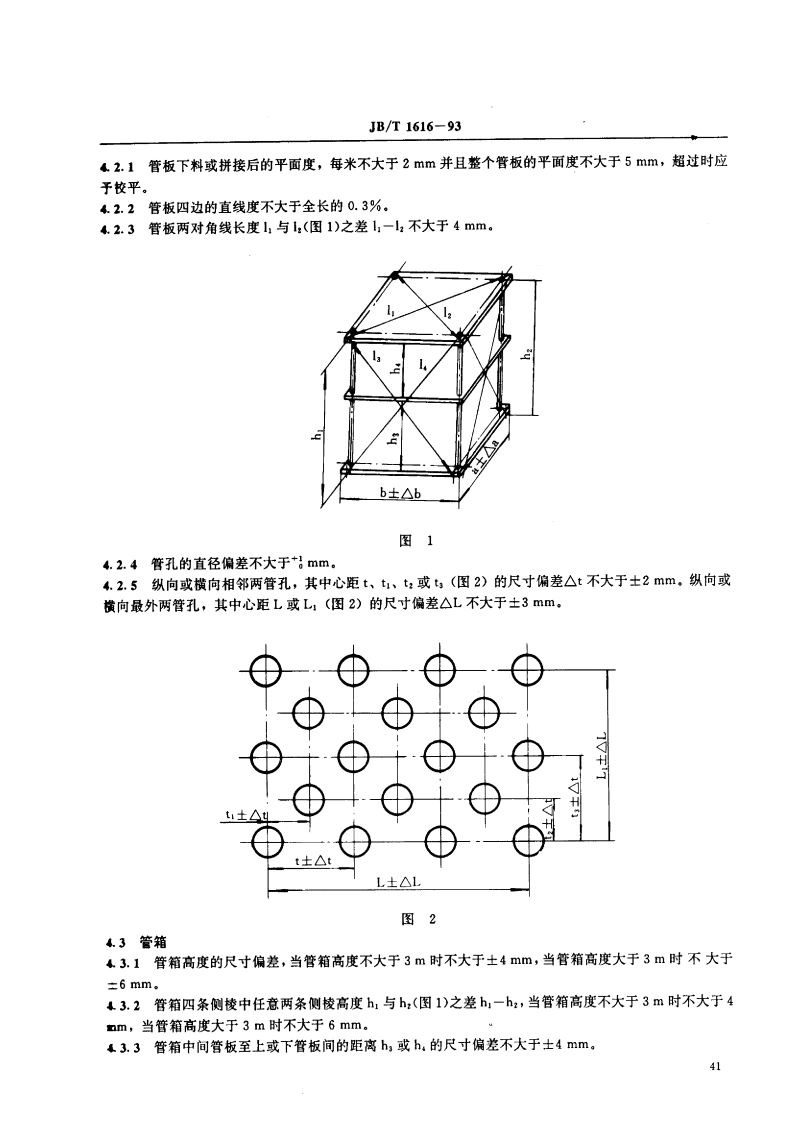

中华人民共和国机械行业标准JB/T1616-93代替JB1616-83管式空气预热器技术条件1主题内容与适用范围本标准规定了管式空气预热器的制造和验收要求。本标准适用于热风温度不大于400℃的管式空气预热器。2引用标准GB3274普通碳素结构钢和低合金结构钢热轧厚钢板技术条件YB242直径5~152毫米电焊钢管JB/T1615锅炉油漆和包装技术条件3技术要求3.1材料3.1.1管式空气预热器材料的选用应按3.1.2和3.1.3条的规定。制造管式空气预热器的材料应符合设计图样和相应材料标准的要求，材料代用应按规定翻序审批。3.1.2受热面管子应符合YB242的要求。3.1.3钢板应符合GB3274的要求。3.2拼接3.2,1受热面管子应尽量用整根管子制成，长度不够时允许拼接，但拼接用管子的最短长度不小于300mm.3.2.2管板应尽量用整块钢板制成，尺寸不够时允许拼接，但拼接数量不宜超过3块，拼接用钢板的最小宽度不小于300mm。3.3表面质量3.3.1管子拼接时，对接焊缝的表面不得有气孔、裂纹和烧穿等缺陷。3.3.2管板拼接时，对接焊缝的表面不得有密集气孔和裂纹等缺陷。焊缝的咬边深度不大于1mm,两侧咬边总长度不大于该焊缝长度的25%。3.3.3管板拼接后，应将焊缝的余高修平。在修磨过程中造成的凹陷深度不得大于板厚的15%并且最大不超过2mm。超过2mm时应补焊并修磨。3.3.4受热面管子与管板连接时，管端伸出管板的长度应在0~2mm的范围内，角焊缝的表面不应有气孔和裂纹等缺陷。4制造和装配公差4.1对接焊缝边缘偏差4.1.1管子拼接时，对接焊缝的边缘偏差不大于0.5mm。4.1,2管板拼接时，对接焊缝的边缘偏差当板厚不大于18mm时，不大于1.5mm,当板厚大于18mm时不大于2mm。4.2管板机械工业部1993一06一01批准1994一01一01实施40
