JBT1621-93工业锅炉烟箱、钢制烟囱技术条件

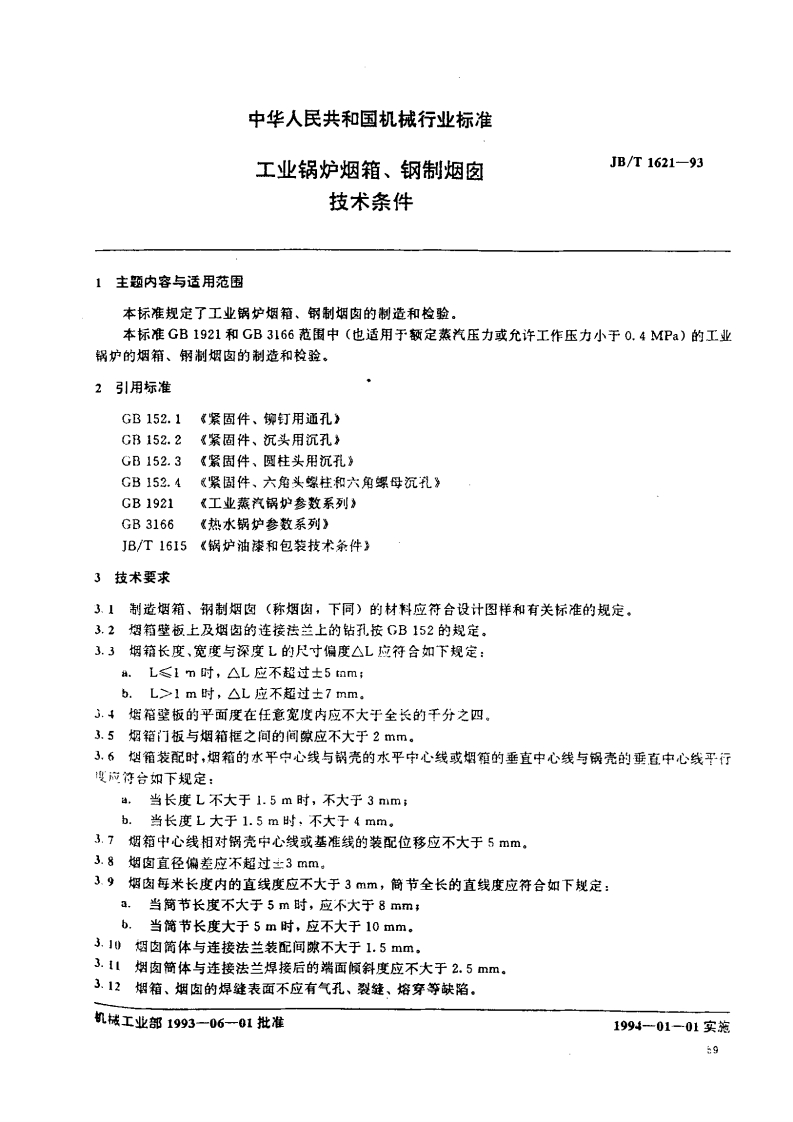

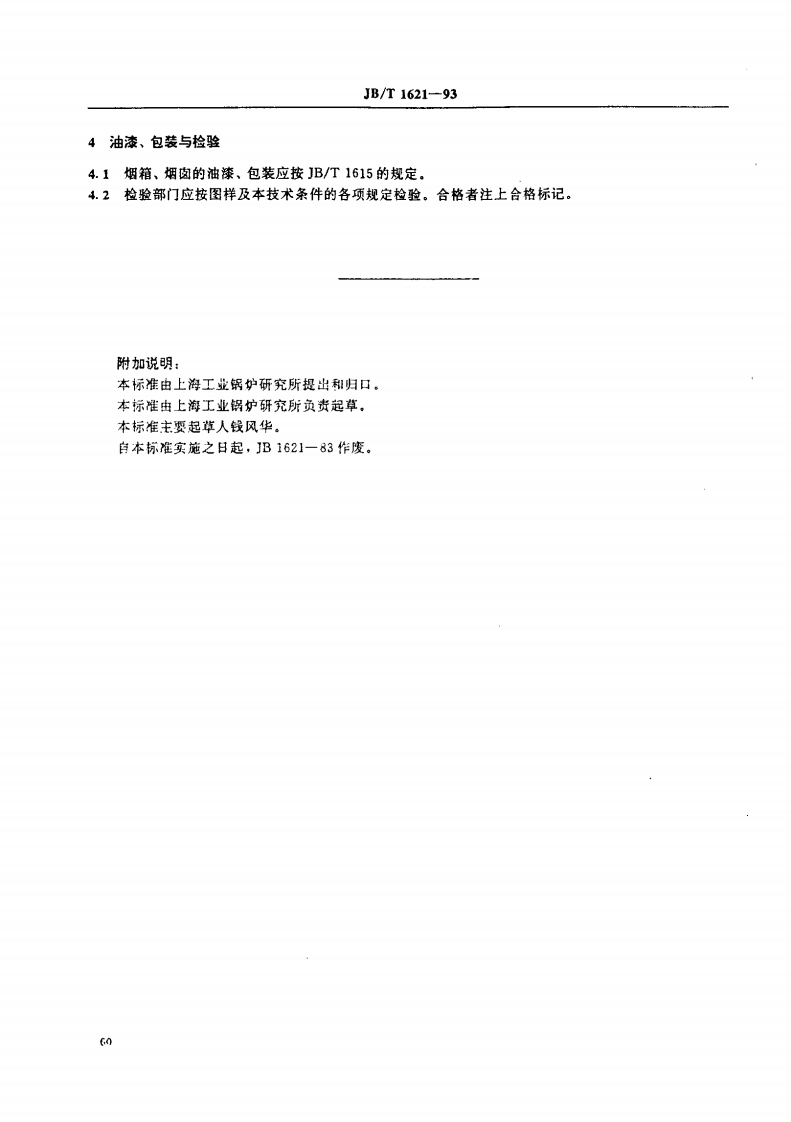

中华人民共和国机械行业标准工业锅炉烟箱、钢制烟囱JB/T1621-93技术条件1主题内容与适用范围本标准规定了工业锅炉烟箱、钢制烟肉的制造和检验。本标准GB1921和GB3166范围中（也适用于额定蒸汽压力或允许工作压力小予0.4MPa)的工业锅炉的烟箱、钢制烟囱的制造和检验。2引用标准GB152.1《紧固件、铆钉用通孔》G8152.2《紧固件、沉头用沉孔》GB152.3《紧固件、圆柱头用沉孔》GB152.4《紧固件、六角头螺柱和六角螺母沉孔》GB1921《工业蒸汽锅炉参数系列》GB3166《热水锅炉参数系列》JB/T16I5《锅炉油漆和包装技术条件》3技术要求3.1制遣烟箱、钢制烟囱（称烟囱，下同）的材料应符合设计图样和有关标准的规定，3.2烟箱壁板上及烟囱的连接法兰上的钻孔按GB152的规定。3.3烟箱长度，宽度与深度L的尺寸偏度△L应符合如下规定：a.L≤lm时，△L应不超过士5tnm:b.L>1m时，△L应不超过士7mm。小.↓烟箱壁板的平面度在任意宽度内应不大于全长的千分之四。3.5烟箱门板与烟箱框之间的间隙应不大于2mm。3,6烟箱装配时，烟箱的水平中心线与胡壳的水平中心线或烟箱的垂直中心线与锅壳的垂直中心线平行度应符合如下规定：4,当长度L不大于1.5m时，不大于3mmb.当长度L大于1.5m时，不大子4mm。3.7烟箱中心线相对锅壳中心线或基准线的装配位移应不大于5mm。3.8烟囱直径偏差应不超过士3mm。3.9烟囱每米长度内的直线度应不大于3mm,筒节全长的直线度应符合如下规定：a.当简节长度不大于5m时，应不大于8mmb.当筒节长度大于5m时，应不大于10mm。小.10烟囱简体与连接法兰装配间隙不大于1.5mm·3.11烟囱筒体与连接法兰焊接后的端面倾斜度应不大于2.5mm。312烟箱、烟囱的焊缝表面不应有气孔、裂缝、熔穿等缺陷。机楼工业部1993一06一01批准1994一01-01实施9
