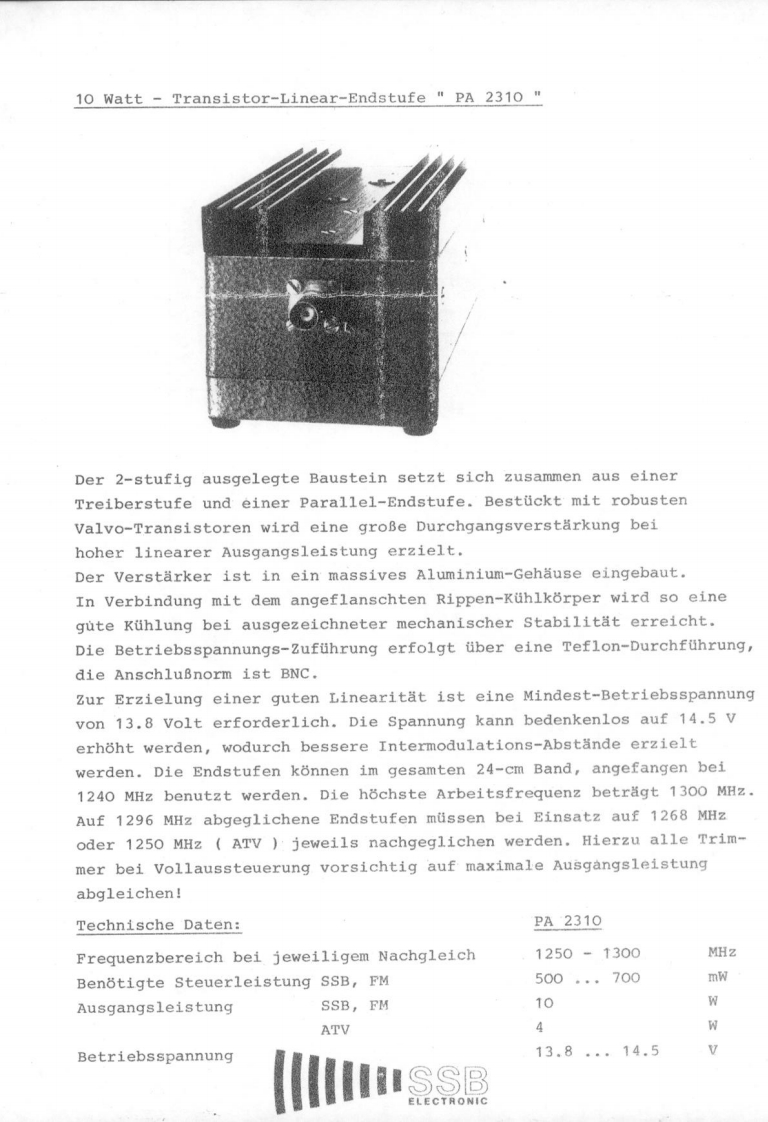

10 Watt Transistor-Linear-Endstufe PA 2310Der 2-stufig ausgelegte Baustein setzt sich zusammen aus einerTreiberstufe und einer Parallel-Endstufe.Bestuckt mit robustenValvo-Transistoren wird eine groBe Durchgangsverstarkung beihoher linearer Ausgangsleistung erzielt.Der Verstarker ist in ein massives Aluminium-Gehause eingebaut.In Verbindung mit dem angeflanschten Rippen-Kuhlkorper wird so einegute Kuhlung bei ausgezeichneter mechanischer Stabilitat erreicht.Die Betriebsspannungs-Zufuihrung erfolgt tiber eine Teflon-Durchfuhrung,die AnschluBnorm ist BNC.Zur Erzielung einer guten Linearitat ist eine Mindest-Betriebsspannungvon 13.8 Volt erforderlich.Die Spannung kann bedenkenlos auf 14.5 Verhoht werden,wodurch bessere Intermodulations-Abstande erzieltwerden.Die Endstufen konnen im gesamten 24-cm Band,angefangen bei1240 MHz benutzt werden.Die hochste Arbeitsfrequenz betragt 1300 MHz.Auf 1296 MHz abgeglichene Endstufen mussen bei Einsatz auf 1268 MHzoder 1250 MHz ATV jeweils nachgeglichen werden.Hierzu alle Trim-mer bei Vollaussteuerung vorsichtig auf maximale Ausgangsleistungabgleichen!Technische Daten:PA2310Frequenzbereich bei jeweiligem Nachgleich1250-1300MHzBenotigte Steuerleistung SSB,FM500...700mWAusgangsleistungSSB,FM10WATV4Betriebsspannung13.8...14.5vELECTRONIC
