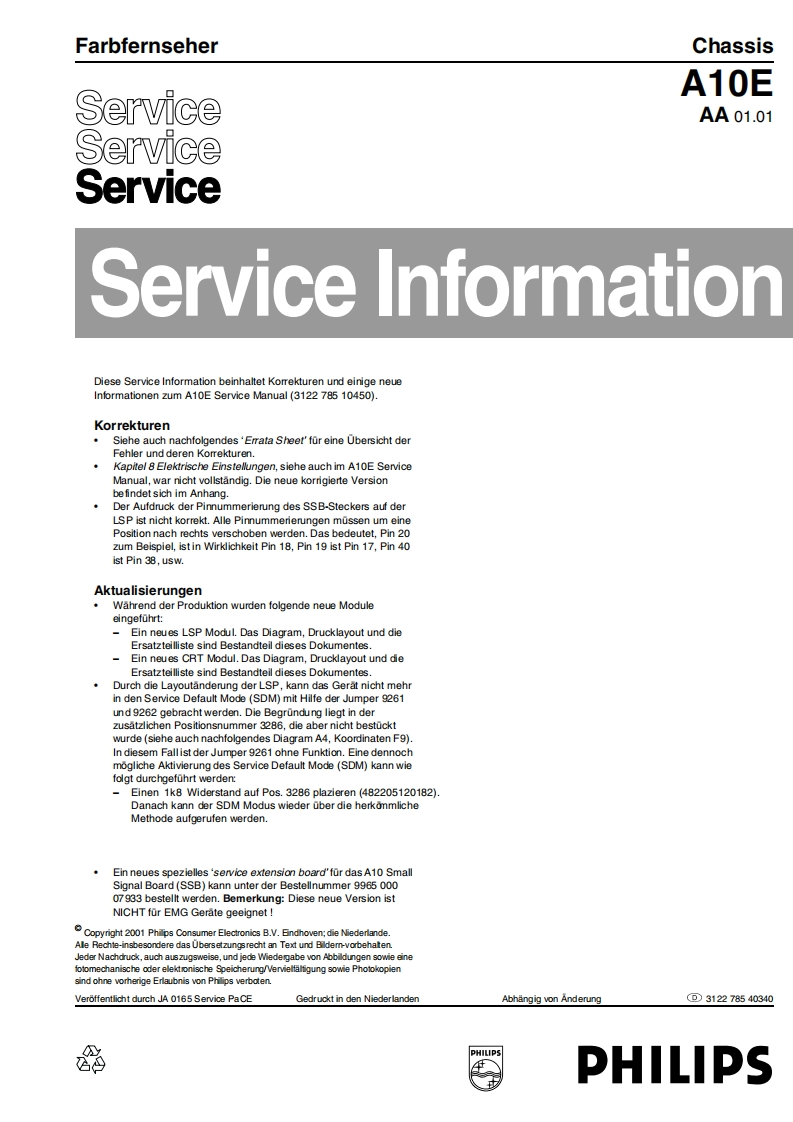

FarbfernseherChassisA10EServiceAA01.01ServiceServiceService InformationDiese Service Information beinhaltet Korrekturen und einige neueInformationen zum A10E Service Manual (3122 785 10450).KorrekturenSiehe auch nachfolgendes 'Errata Sheet'for eine Ubersicht derFehler und deren Korrekturen.Kapitel 8 Elektrische Einstellungen,siehe auch im A10E ServiceManual,war nicht vollstandig.Die neue korrigierte Versionbefindet sich im Anhang.Der Aufdruck der Pinnummerierung des SSB-Steckers auf derLSP ist nicht korrekt.Alle Pinnummerierungen mussen um einePosition nach rechts verschoben werden.Das bedeutet,Pin 20zum Beispiel,ist in Wirklichkeit Pin 18,Pin 19 ist Pin 17,Pin 40ist Pin 38,usw.AktualisierungenWahrend der Produktion wurden folgende neue Moduleeingefuhrt:Ein neues LSP Modul.Das Diagram,Drucklayout und dieErsatzteilliste sind Bestandteil dieses Dokumentes.Ein neues CRT Modul.Das Diagram,Drucklayout und dieErsatzteilliste sind Bestandteil dieses Dokumentes.Durch die Layoutanderung der LSP,kann das Gerat nicht mehrin den Service Default Mode(SDM)mit Hilfe der Jumper 9261und 9262 gebracht werden.Die Begrundung liegt in derzusatzlichen Positionsnummer 3286,die aber nicht bestucktwurde(siehe auch nachfolgendes Diagram A4,Koordinaten F9).In diesem Fallist der Jumper 9261 ohne Funktion.Eine dennochmogliche Aktivierung des Service Default Mode(SDM)kann wiefolgt durchgefuhrt werden:Einen 1k8 Widerstand auf Pos.3286 plazieren (482205120182)Danach kann der SDM Modus wieder aber die herkonmlicheMethode aufgerufen werden.Ein neues spezielles 'service extension board'for das A10 SmallSignal Board(SSB)kann unter der Bestellnummer 9965 00007933 bestellt werden.Bemerkung:Diese neue Version istNICHT for EMG Gerate geeignetAle Rechte-insbesondere das Ubersetzungsrecht an Text und Bildem-vorbehatenJeder Nachdruck,auch auszugsweise,und jede Wiedegabe von Abbildungen sowie einefotomechanische oder elektonische Speicherung/Vervielfalfigung sowie Photokopiensind ohne vorherige Erlaubnis von Philips verboten.Veroffentlicht durch JA 0165 Service PaCEGedruckt in den NiederlandenAbhangig von Anderung回312278540340PHILIPSPHILIPS
