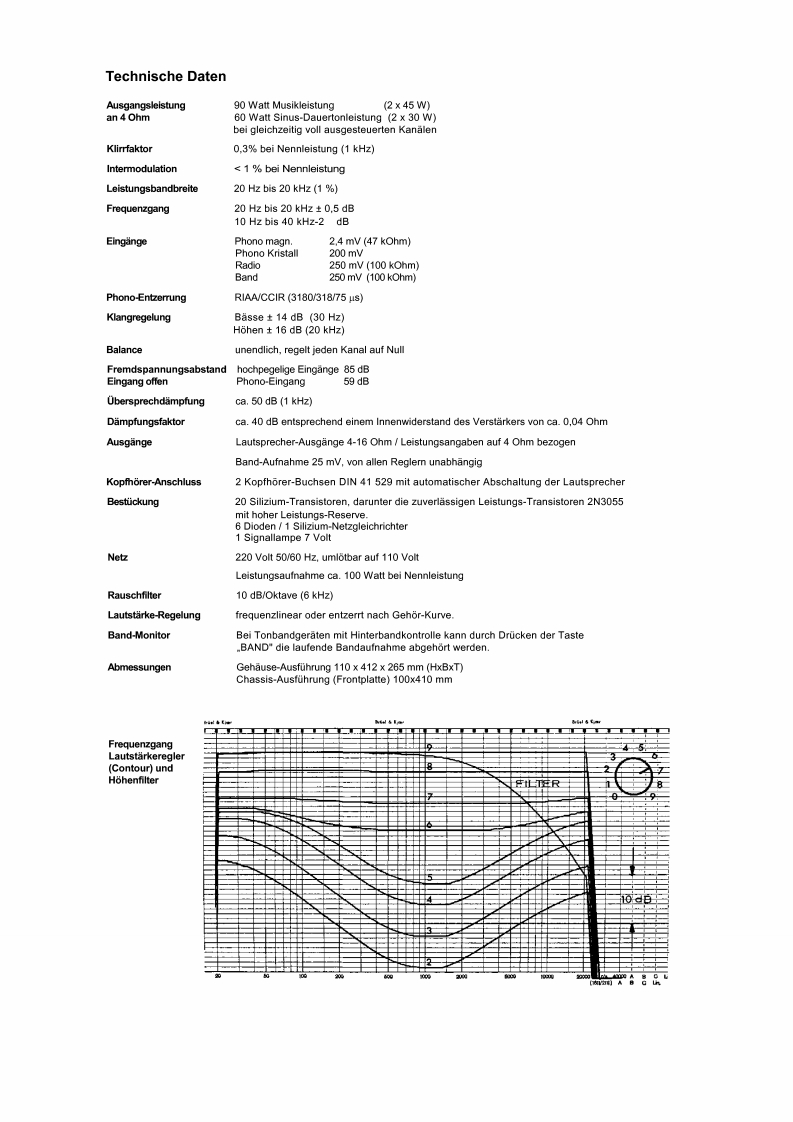

Technische DatenAusgangsleistung90 Watt Musikleistung(2X45W)an 4 Ohm60 Watt Sinus-Dauertonleistung (2 x 30 W)bei gleichzeitig voll ausgesteuerten KanalenKlirrfaktor0,3%bei Nennleistung (1 kHz)Intermodulation<1%bei NennleistungLeistungsbandbreite20 Hz bis 20 kHz (1%)Frequenzgang20 Hz bis20kHz±0.5dB10 Hz bis 40 kHz-2 dBEingangePhono magn.2.4 mV (47 kOhm)Phono Kristall200mVRadio250mW(100k0hm)Band250mV(100k0hm)Phono-EntzerrungRIAA/CC1R(3180/318/75μs)KlangregelungBas3e±14dB(30Hz)H6hen±16dB(20kHz)Balanceunendlich,regelt jeden Kanal auf NullFremdspannungsabstand hochpegelige Eingange 85 dBEingang offenPhono-Eingang59 dBObersprechdampfungca.50 dB (1 kHz)Dampfungsfaktorca.40 dB entsprechend einem Innenwiderstand des Verstarkers von ca.0,04 OhmAusgangeLautsprecher-Ausgange 4-16 Ohm Leistungsangaben auf 4 Ohm bezogenBand-Aufnahme 25 mV,von allen Reglem unabhangigKopfhorer-Anschluss2 Kopfhorer-Buchsen DIN 41 529 mit automatischer Abschaltung der LautsprecherBestiickung20 Silizium-Transistoren,darunter die zuverlassigen Leistungs-Transistoren 2N3055mit hoher Leistungs-Reserve.6 Dioden/1 Silizium-Netzgleichrichter1 Signallampe 7 VoltNetz220 Volt 50/60 Hz.umlotbar auf 110 VoltLeistungsaufnahme ca.100 Watt bei NennleistungRauschfilter10 dB/Oktave (6 kHz)Lautstarke-Regelungfrequenzlinear oder entzerrt nach Gehor-Kurve.Band-MonitorBei Tonbandgeraten mit Hinterbandkontrolle kann durch Drucken der Taste.BAND"die laufende Bandaufnahme abgehort werden.AbmessungenGehause-Ausfuhrung 110 x 412 x 265 mm (HxBxT)Chassis-Ausfuhrung (Frontplatte)100x410 mmFrequenzgangLautstarkeregler(Contour）undHohenfilter
