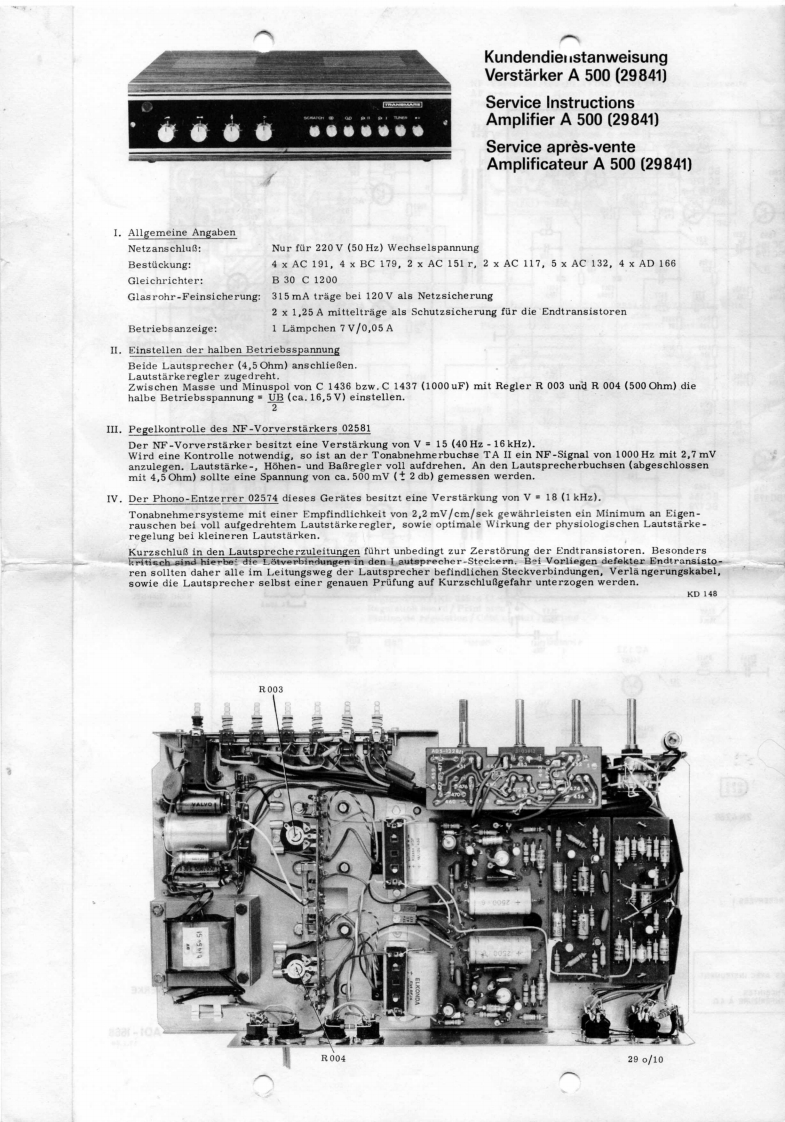

AKundendienstanweisungVerstarker A 500(29841)Service InstructionsAmplifier A 500 (29841)Service apres-venteAmplificateur A 500(29841)I.Allgemeine AngabenNetzanschluB:Nur fur 220 V(50 Hz)WechselspannungBestuckung:4xAC191,4×BC179,2×AC151r2XAC117,5xAC132,4×AD166Gleichrichter:B30C1200Glasrohr-Feinsicherung:315 mA trage bei 120V als Netzsicherung2 x 1,25 A mitteltrage als Schutzsicherung fur die EndtransistorenBetriebsanzeige:1 Lampchen 7V/0,05 AII.Einstellen der halben BetriebsspannungBeide Lautsprecher (4,5 Ohm)anschlieBen.von 47(1000)mit eger und 4 (500 Ohm)dieedreht.halbe Betriebsspannung UB (ca.16,5 V)einstellen.2III.Pegelkontrolle des NF-Vorverstarkers 02581Der NF-Vorverstarker besitzt eine Verstarkung von V=15(40 Hz-16kHz).Wird eine Kontrolle notwendig,so ist an der Tonabnehmerbuchse TA II ein NF-Signal von 1000 Hz mit 2,7 mVanzulegen.Lautstarke-,Hohen-und BaBregler voll aufdrehen.An den Lautsprecherbuchsen (abgeschlossenmit 4,5Ohm)sollte eine Spannung von ca.500 mV 2 db)gemessen werden.IV.Der Phono-Entzerrer 02574 dieses Gerates besitzt eine Verstarkung von V 18(1 kHz).Tonabnehmersysteme mit einer Empfindlichkeit von 2,2 mV/cm/sek gewahrleisten ein Minimum an Eigen-rauschen bei voll aufgedrehtem Lautstarkeregler,sowie optimale Wirkung der physiologischen Lautstarke-regelung bei kleineren Lautstarken.Kurzschlu8 in den Lautsprecherzuleitungen fuhrt unbedingt zur Zerstorung der Endtransistoren.Besondersrisch sind hierbe die Lotverbindungen in den I autsprecher-Steckern.Bei Vorliegen defekter Endtransisto-ren sollten daher alle im Leitungsweg der Lautsprecher befindlichen Steckverbindungen,Verla ngerungskabel,sowie die Lautsprecher selbst einer genauen Prufung auf KurzschluBgefahr unterzogen werden.KD148R003R00429o/10
