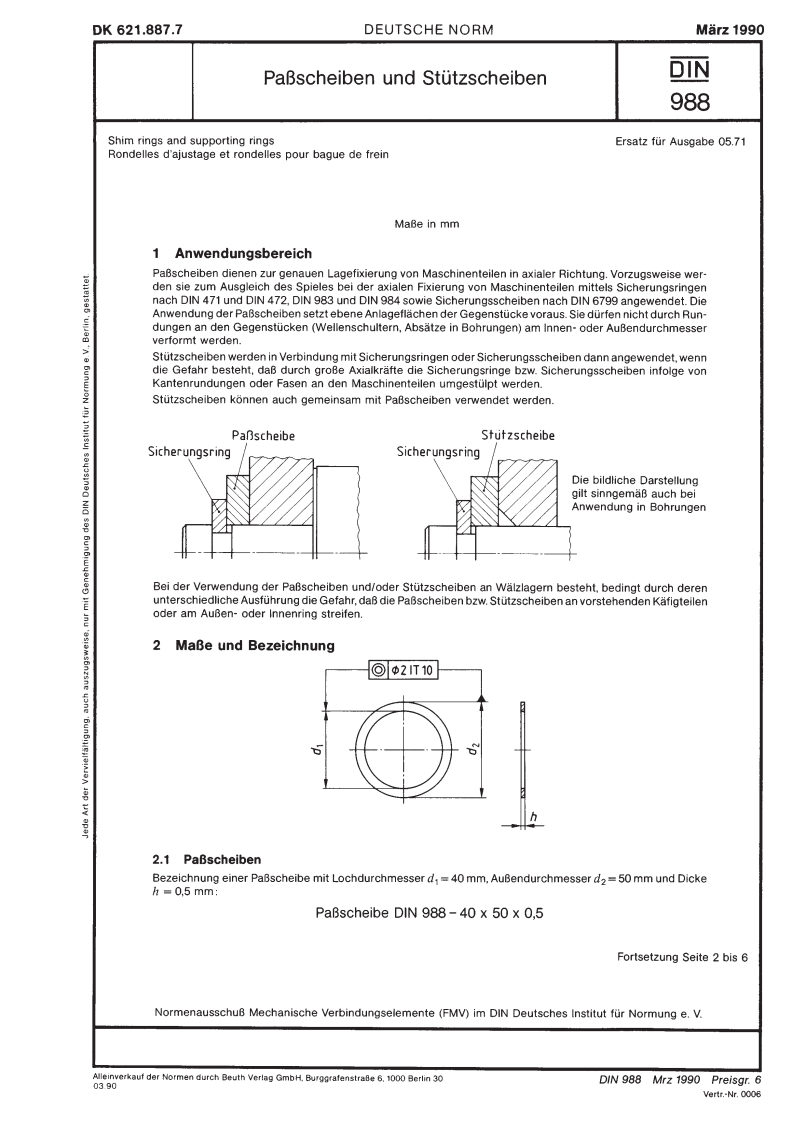

DK621.887.7DEUTSCHE NORMMarz 1990PaBscheiben und Stutzscheiben西988Shim rings and supporting ringsErsatz fur Ausgabe 05.71Rondelles d'ajustage et rondelles pour bague de freinMaBe in mm1 AnwendungsbereichPaBscheiben dienen zur genauen Lagefixierung von Maschinenteilen in axialer Richtung.Vorzugsweise wer-den sie zum Ausgleich des Spieles bei der axialen Fixierung von Maschinenteilen mittels Sicherungsringennach DIN 471 und DIN 472,DIN 983 und DIN 984 sowie Sicherungsscheiben nach DIN 6799 angewendet.DieAnwendung der PaBscheiben setzt ebene Anlageflachen der Gegenstucke voraus.Sie durfen nicht durch Run-dungen an den Gegenstucken (Wellenschultern,Absatze in Bohrungen)am Innen-oder AuBendurchmesserverformt werden.Stutzscheiben werden in Verbindung mit Sicherungsringen oder Sicherungsscheiben dann angewendet,wenn'8 Bunwdie Gefahr besteht,daB durch groBe Axialkrafte die Sicherungsringe bzw.Sicherungsscheiben infolge vonKantenrundungen oder Fasen an den Maschinenteilen umgestulpt werden.Stutzscheiben konnen auch gemeinsam mit PaBscheiben verwendet werden.PaBscheibeStutzscheibeSicherungsringSicherungsringDie bildliche Darstellunggilt sinngemaB auch beiAnwendung in BohrungenBei der Verwendung der PaBscheiben und/oder Stutzscheiben an Walzlagern besteht,bedingt durch derenunterschiedliche Ausfuhrung die Gefahr,daB die PaBscheiben bzw.Stutzscheiben an vorstehenden Kafigteilenoder am AuBen-oder Innenring streifen.2 MaBe und Bezeichnung回Φ2IT102.1 PaBscheibenBezeichnung einer PaBscheibe mit Lochdurchmesser d,=40 mm,AuBendurchmesser d2=50 mm und Dickeh=0,5mm:PaBscheibe DIN 988-40 x 50 x 0,5Fortsetzung Seite 2 bis 6NormenausschuB Mechanische Verbindungselemente (FMV)im DIN Deutsches Institut fur Normung e.V.Alleinverkauf der Normen durch Beuth Verlag GmbH.BurggrafenstraBe 6.1000 Berlin 300390DIN 988 Mrz 1990 Preisgr.6Vertr.-Nr.0006
