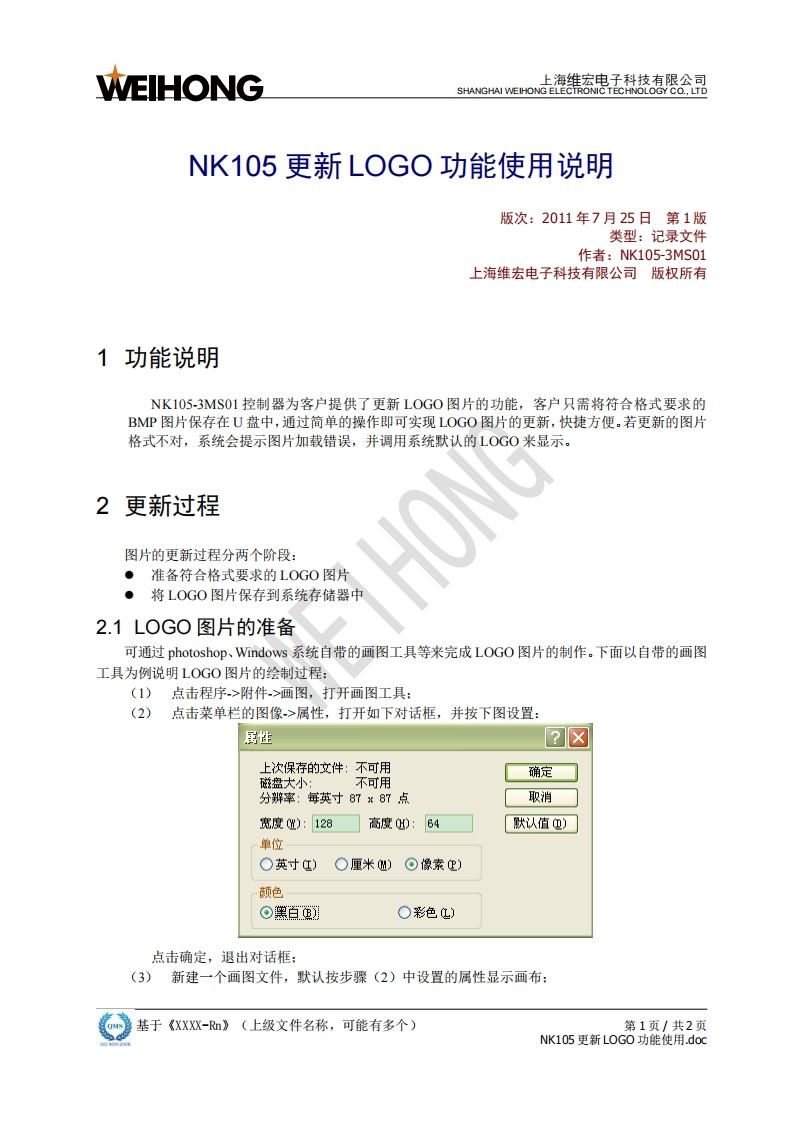

WEIHONG上海维宏电子科技有限公司SHANGHAI WEIHONG ELECTRONIC TECHNOLOGY CO.,LTDNK105更新LOGO功能使用说明版次：2011年7月25日第1版类型：记录文件作者：NK105-3MS01上海维宏电子科技有限公司版权所有1功能说明NK105-3MS01控制器为客户提供了更新LOG0图片的功能，客户只需将符合格式要求的BMP图片保存在U盘中，通过简单的操作即可实现LOGO图片的更新，快捷方便.若更新的图片格式不对，系统会提示图片加载错误，并调用系统默认的LOGO来显示。2更新过程图片的更新过程分两个阶段：·准备符合格式要求的LOGO图片·将LOGO图片保存到系统存储器中2.1L0G0图片的准备可通过photoshop、Windows系统自带的画图工具等来完成LOGO图片的制作。下面以自带的画图工具为例说明LOGO图片的绘制过程：(1)点击程序>附件>画图，打开画图工具：(2)点击菜单栏的图像>属性，打开如下对话框，并按下图设置：性上次保存的文件：不可用确定磁盘大小：不可用分辨率：每英寸87x87点取消宽度0)：128高度)：64默认值①)单位O英寸)○厘米随)⊙像素)领色⊙黑百)O彩色L)点击确定，退出对话框：(3)新建一个画图文件，默认按步骤(2)中设置的属性显示画布：基于《XXXX-Rm》(上级文件名称，可能有多个)第1页/共2页NK105更新LOG0功能使用.doG
