功放模块AMP-1502说明书

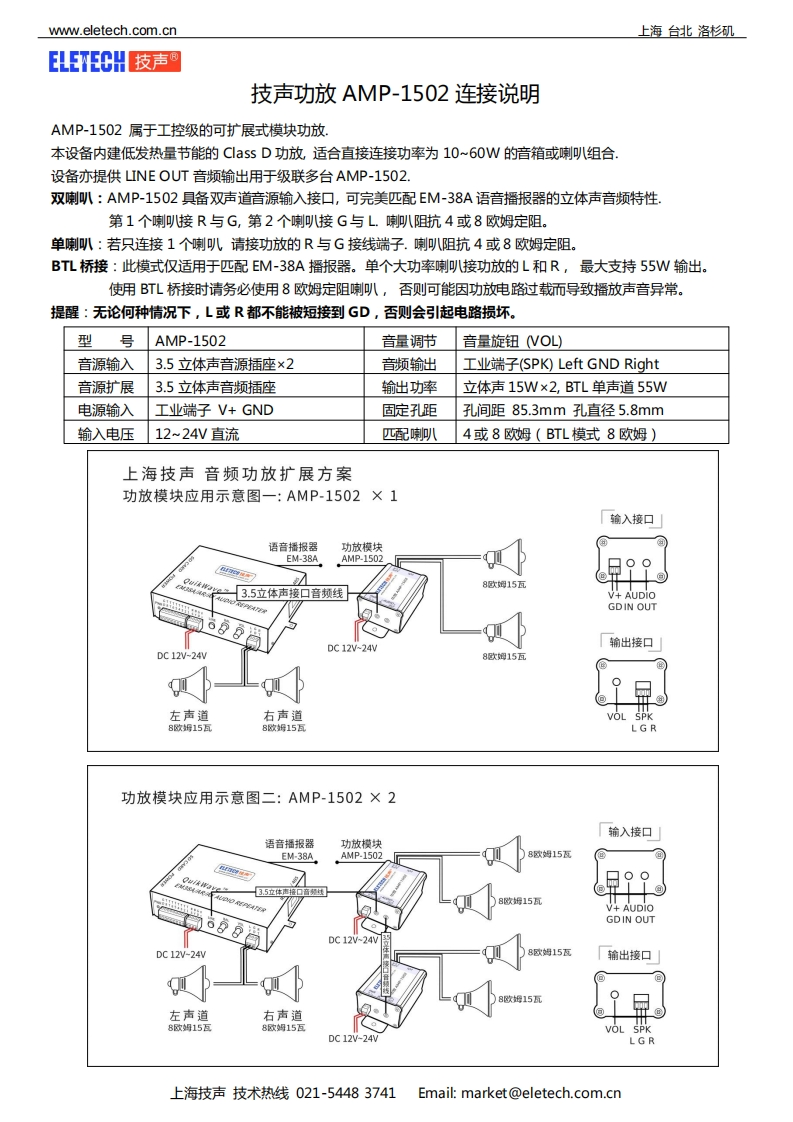

www.eletech.com.cn上海台北洛杉机ELETECH技声技声功放AMP-1502连接说明AMP-1502属于工控级的可扩展式模块功放.本设备内建低发热量节能的Class D功放适合直接连接功率为10~60W的暗箱或喇叭组合设备亦提供LINE OUT音频输出用于级联多台AMP-1502,双喇叭：AMP-1502具备双声道音源输入接口，可完美匹配EM-38A语音播报器的立体声音频特性。第1个喇叭接R与G,第2个喇叭接G与L.喇叭阻抗4或8欧姆定阻。单喇叭：若只连接1个喇叭请接功放的R与G接线端子.喇叭阻抗4或8欧姆定阻。BTL桥接：此模式仅适用于匹配EM-38A播报器。单个大功率喇叭接功放的L和R,最大支持55W输出。使用BTL桥接时请务必使用8欧姆定阻喇叭，否则可能因功放电路过载而导致播放声音异常。提醒：无论何种情况下，L或R都不能被短接到GD,否则会引起电路损坏。型号AMP-1502音量调节音量旋钮NOL)音源输入3.5立体声音源插座×2音频输出工业端子(SPK)Left GND Right音源扩展3.5立体声音频插座输出功率立体声15W×2,BTL单声道55W电源输入工业端子V+GND固定孔距孔间距85.3mm孔直径5.8mm输入电压12~24V直流匹配喇叭4或8欧姆(BTL模式8欧姆)上海技声音频功放扩展方案功放模块应用示意图一：AMP-1502×1「输入接口语音播报器功放模块EM-38AAMP-15028欧姆15瓦3.5立体声接口音频线V+AUDIOGDIN OUTDC 12V-24V输出接口DC 12V-24V8欧姆15瓦●左声道右声道VOL SPK8做姆15五瓦8做姆15瓦LGR功放模块应用示意图二：AMP-1502×2输入接口语音播报器功放模块EM-38A,AMP.15028欧姆15瓦(@@▣003.5立体声欧姆15瓦V+AUDIOGDIN OUTDC12V24W月DC 12V-24V8欧姆15瓦「输出接口」@欧拇15瓦左声道右声道8欧妈15瓦8欧妈15瓦VOL SPKDC 12V-24VLGR上海技声技术热线021-54483741Email:market@eletech.com.cn
