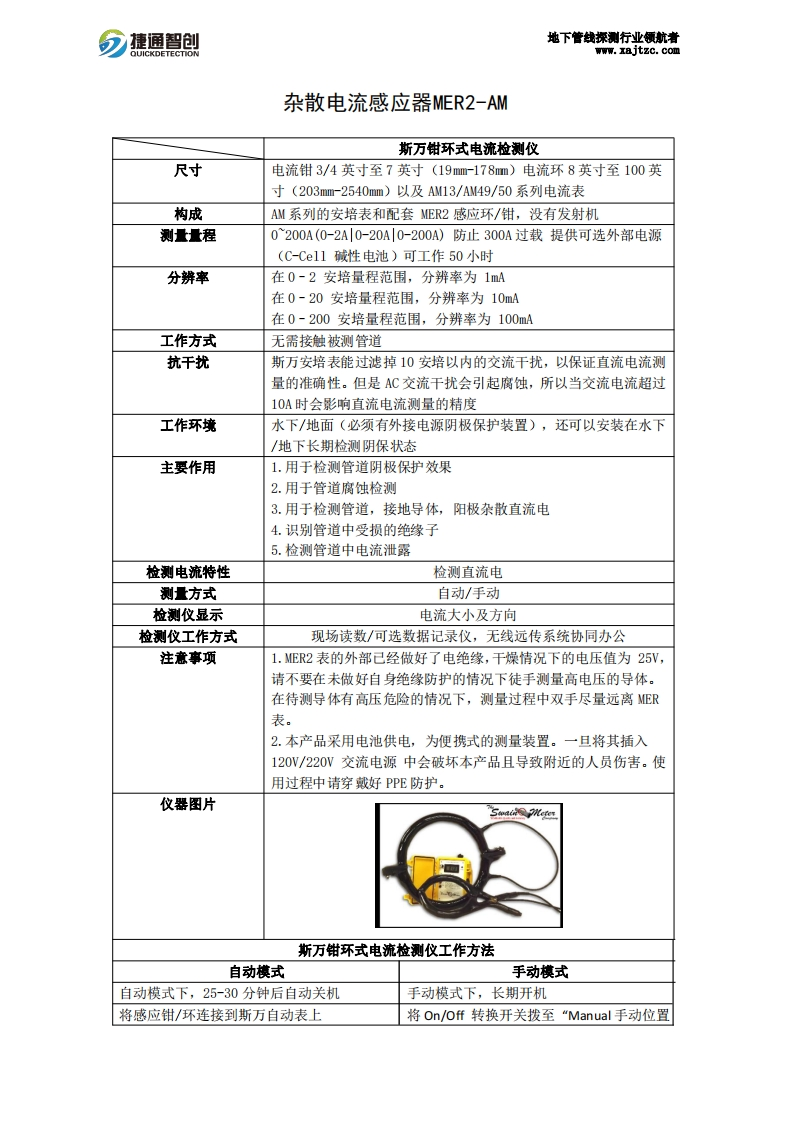

杂散电流感应器MER2-AM使用说明

分捷通智创地下管钱探测行业领航者www.xajtzc.com杂散电流感应器MER2-AM斯万钳环式电流检测仪尺寸电流钳3/4英寸至7英寸(19mm-178m)电流环8英寸至100英寸(203mm-2540mm)以及AM13/AM49/50系列电流表构成AM系列的安培表和配套MER2感应环/钳，没有发射机测量量程0~200A(0-2A|0-20A0-200A)防止300A过载提供可选外部电源(C-Cel1碱性电池)可工作50小时分辨率在0-2安培量程范围，分辨率为1mA在0-20安培量程范围，分辨率为10mA在0-200安培量程范围，分辨率为100mA工作方式无需接触被测管道抗干扰斯万安培表能过滤掉10安培以内的交流干扰，以保证直流电流测量的准确性。但是AC交流干扰会引起腐蚀，所以当交流电流超过10A时会影响直流电流测量的精度工作环境水下/地面（必须有外接电源阴极保护装置），还可以安装在水下/地下长期检测阴保状态主要作用1.用于检测管道阴极保护效果2.用于管道腐蚀检测3.用于检测管道，接地导体，阳极杂散直流电4.识别管道中受损的绝缘子5.检测管道中电流泄露检测电流特性检测直流电测量方式自动/手动检测仪显示电流大小及方向检测仪工作方式现场读数/可选数据记录仪，无线远传系统协同办公注意事项1.MER2表的外部己经做好了电绝缘，干燥情况下的电压值为25V,请不要在未做好自身绝缘防护的情况下徒手测量高电压的导体。在待测导体有高压危险的情况下，测量过程中双手尽量远离MER表。2.本产品采用电池供电，为便携式的测量装置。一旦将其插入120V/220V交流电源中会破坏本产品且导致附近的人员伤害。使用过程中请穿戴好PPE防护。仪器图片斯万钳环式电流检测仪工作方法自动模式手动模式自动模式下，25-30分钟后自动关机手动模式下，长期开机将感应钳/环连接到斯万自动表上将On/o仟转换开关拨至“Manual手动位置
