漆膜耐水性测定法Determinationofresistaneetowateroffilrn!主题内容与适用范围本标准规定了漆膜的耐水性能的测定方法包括浸水试验_的试验时间后以漆膜表面变化现象表示其耐水性能2引用标准GB1727漆膜一般制备法GB1764漆膜厚度测定法_1

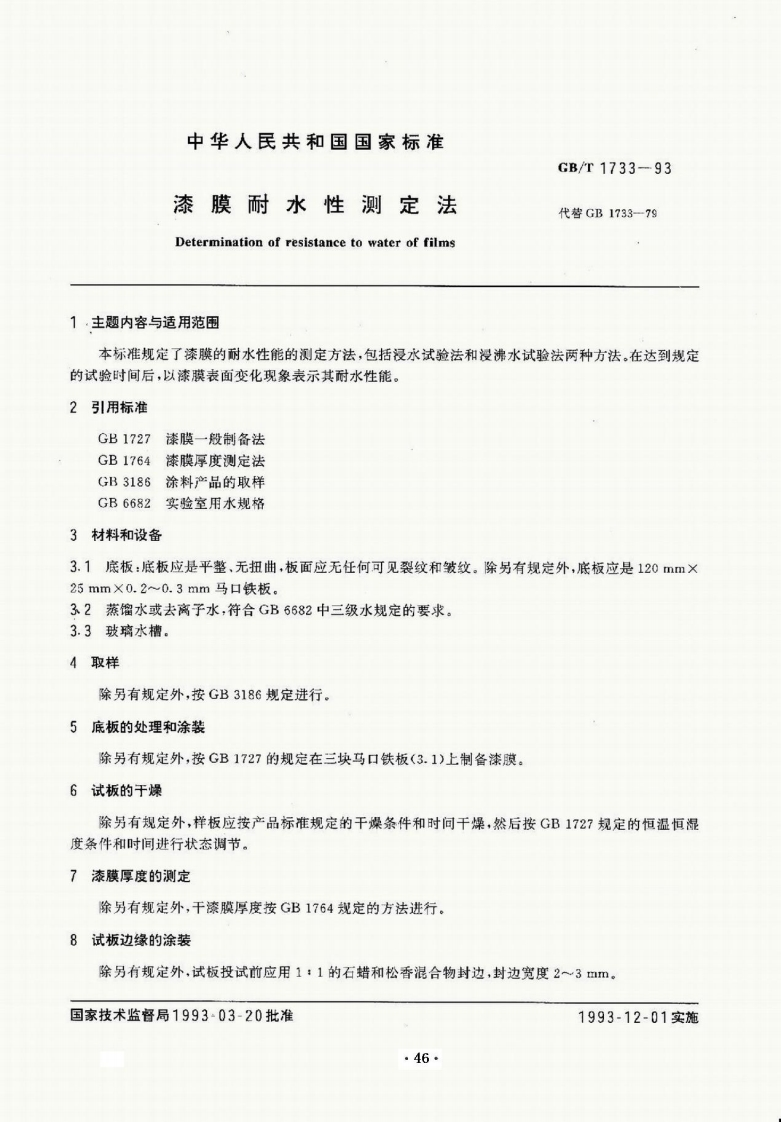

中华人民共和国国家标准GB/T1733-93漆膜耐水性测定法代智GB1733-79Determination of resistance to water of films1.主题内容与适用范围本标准规定了漆膜的耐水性能的测定方法，包括浸水试验法和浸沸水试验法两种方法，在达到规定的试验时间后，以漆膜表面变化现象表示其耐水性能。2引用标准GB1727漆膜一毅制备法GB1764漆膜厚度测定法GB3186涂料产品的取样GB6682实险室用水规格3材料和设备3.1底板：底板应是平整，无扭曲，板面应无任何可见裂纹和皱纹。除另有规定外，底板应是120mm×25mm×0.20.3mm马口铁板。32蒸馏水或去离子水，符合GB6682中三级水规定的要求。3.3玻璃水槽。4取样除另有规定外，按GB3186规定进行。5底板的处理和涂装除另有规定外，按GB1727的规定在三块马口铁板(3.1)上制备漆膜。6试板的干燥除另有规定外，样板应按产品标准规定的干燥条件和时间干燥，然后按GB1727规定的恒湿恒湿度条件和时间进行状态调节。7漆膜厚度的测定除另有规定外，干漆膜厚度按GB1764规定的方法进行。8试板边缘的涂装除另有规定外，试板投试前应用1：1的石蜡和松香混合物封边，封边宽度2~3mm。国家技术监督局1993-03-20批准1993-12-01实施。46.
