胶粘剂180°剥离强挠性材料对刚Adhesives180°peelstrerforaflexible-bondedspecimenasse本标准等效采用IS0)8510-2_1990《胶

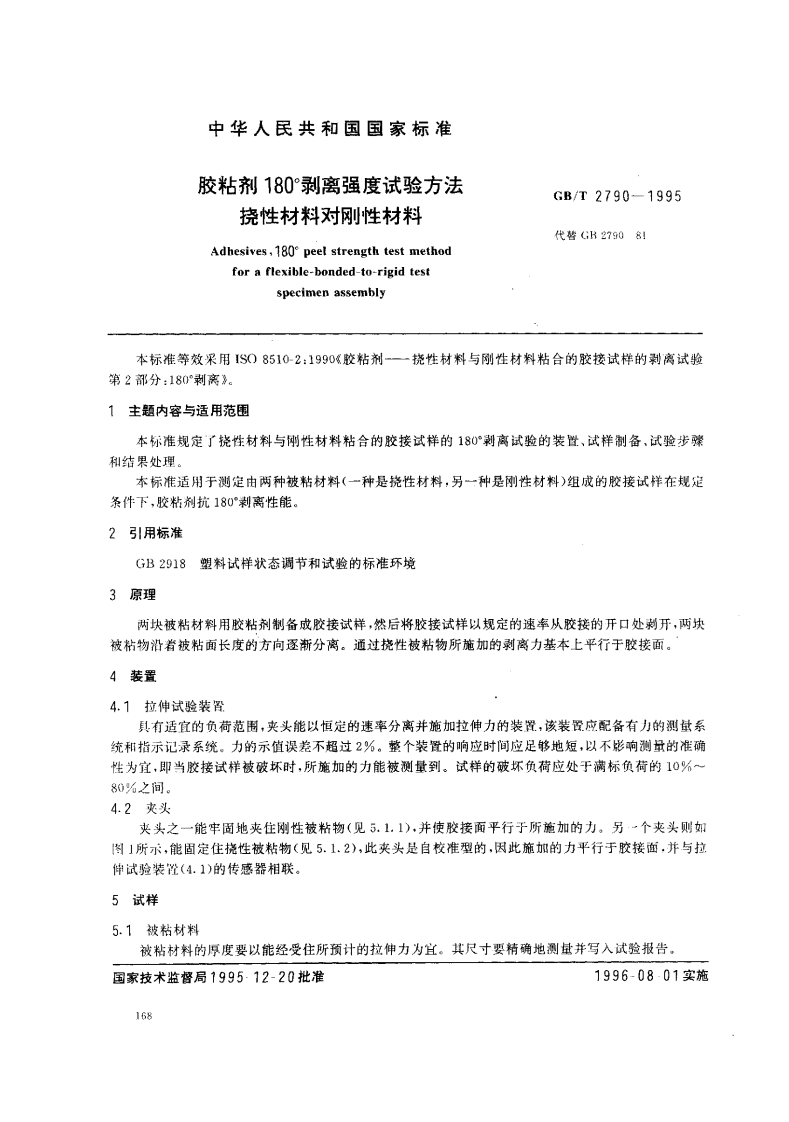

中华人民共和国国家标准胶粘剂180°剥离强度试验方法GBfT2790-1995挠性材料对刚性材料代皆Gh27908!Adhesives,180 peel strength test methodfor a flexible-bonded-to-rigid testspecimen assembly本标准等效采用IS08510-2:1990《胶粘剂-一挠性材料与刚性材料粘合的胶接试样的剥离试验第2部分：180°剥离》。1主题内容与适用范围本标准规定了挠性材料与刚性材料粘合的胶接试样的180°剥离试验的装性、试样制备，试验步骤和结果处理。本标准适用于测定由两种被粘材料（一种是挠性材料，另一种是刚性材料）组成的胶接试样在规定条件下，胶粘剂抗180°剃离性能。2引用标准GB2918塑料试样状态调节和试验的标准环境3原理两块被粘材料用胶粘剂制备成胶接试样，然后将胶接试样以规定的速率从胶接的开口处刺开，两块被粘物沿者被粘面长度的方向逐渐分离。通过挠性被粘物所施加的剥离力基本上平行于胶接面。4装置4.1拉伸试验装肾具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置，该装置应配备有力的测敏系统和指示记录系统。力的示值误差不超过2%。整个装登的响应时间应足够地短，以不彬响测量的准确性为宜，即当胶接试样被破坏时，所施加的力能被测量到。试样的破坏负荷应处于满标负荷的10%~80%之间。4.2夹头夹头之一能牢固地夹住湖性被粘物（见5.1.1），并使胶接面平行于所施加的力。另一个夹头则如图1所示，能固定住挠性被粘物（见5.1.2），此夹头是自校准型的，因此施加的力平行于胶接面，并与拉伸试险装橙(4.1)的传感器相联。5试样5.1被粘材料被粘材料的厚度要以能经受住所预计的拉伸力为宜。其尺寸要精确地测盘并写入试验报告。国家技术监督局1995·12-20批准1996-08-01实施168
