电路试题库试题2（附解答）

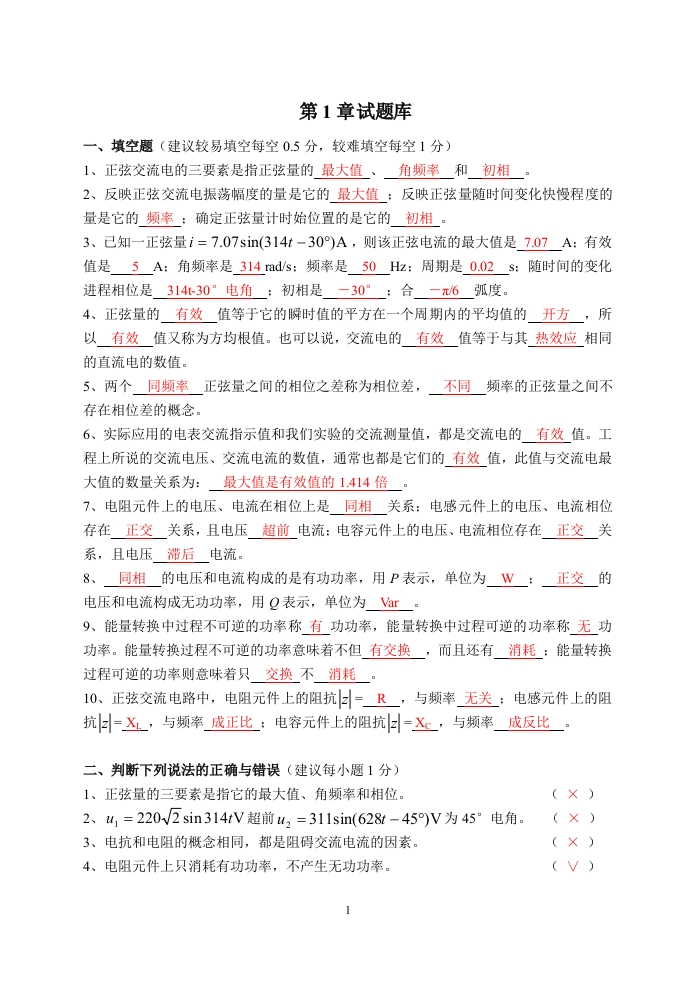

第1章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、正弦交流电的三要素是指正弦量的最大值、角频率和初相。2、反映正弦交流电振荡幅度的量是它的最大值：反映正弦量随时间变化快慢程度的量是它的频率：确定正弦量计时始位置的是它的初相。3、己知一正弦量i=7.07si(314t-30)A,则该正弦电流的最大值是7.07A:有效值是5A:角频率是314ad/s:频率是50Hz:周期是0.02s:随时间的变化进程相位是31430°电角_：初相是一30°：合一元6弧度。4、正弦量的有效值等于它的瞬时值的平方在一个周期内的平均值的开方，所以有效值又称为方均根值。也可以说，交流电的有效值等于与其热效应相同的直流电的数值。5、两个同频率正弦量之间的相位之差称为相位差，不同频率的正弦量之间不存在相位差的概念。6、实际应用的电表交流指示值和我们实验的交流测量值，都是交流电的有效值。工程上所说的交流电压、交流电流的数值，通常也都是它们的有效值，此值与交流电最大值的数量关系为：最大值是有效值的1.414倍7、电阻元件上的电压、电流在相位上是同相关系：电感元件上的电压、电流相位存在正交关系，且电压超前电流：电容元件上的电压、电流相位存在正交关系，且电压滞后电流。8、同相_的电压和电流构成的是有功功率，用P表示，单位为W；正交的电压和电流构成无功功率，用Q表示，单位为。9、能量转换中过程不可逆的功率称有功功率，能量转换中过程可逆的功率称无功功率。能量转换过程不可逆的功率意味着不但有交换，而且还有消耗：能量转换过程可逆的功率则意味着只交换不消耗。10、正弦交流电路中，电阻元件上的阻抗=R_,与频率无关：电感元件上的阻抗=X,与频率成正比：电容元件上的阻抗=X,与频率成反比一。二、判断下列说法的正确与错误（建议每小题1分）1、正弦量的三要素是指它的最大值、角频率和相位。(×)2、41=220W2sin314rV超前w2=311sin(628t-45)V为45°电角。(×)3、电抗和电阻的概念相同，都是阻碍交流电流的因素。(×)4、电阻元件上只消耗有功功率，不产生无功功率。()
