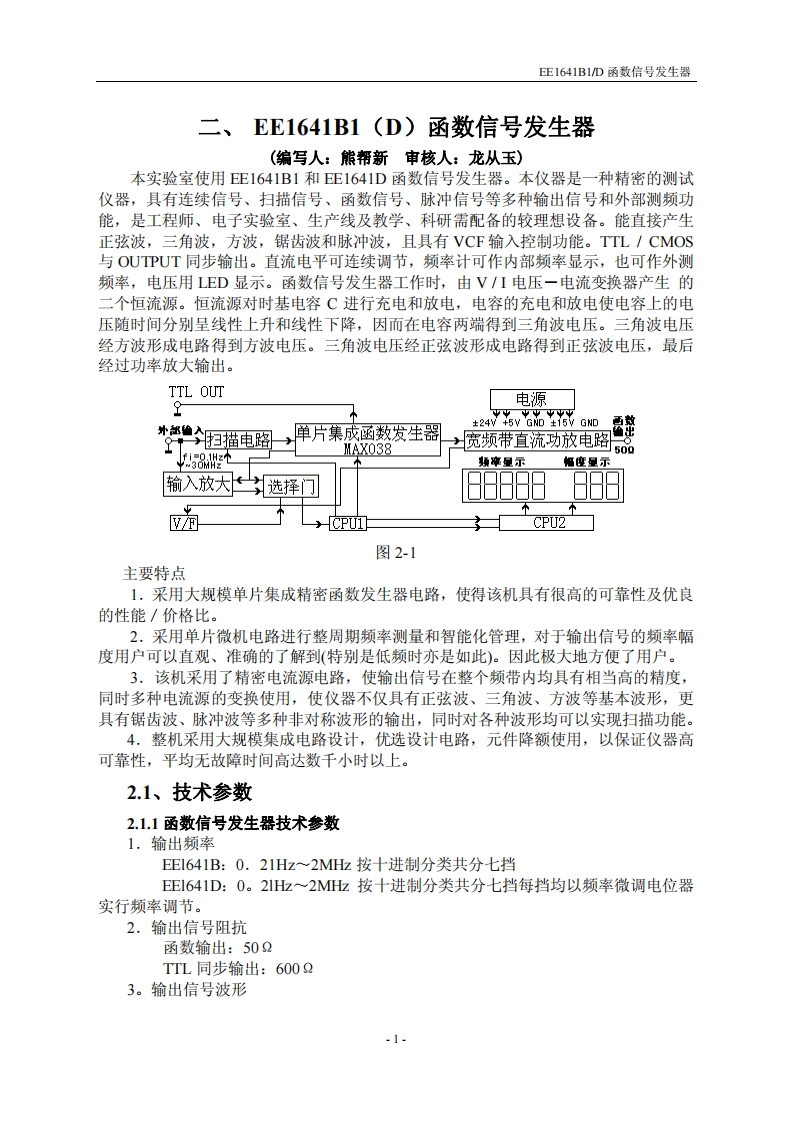

EE1641B1D函数信号发生器二、EE1641B1(D)函数信号发生器(编写人：熊帮新审核人：龙从玉)本实验室使用EE1641B1和EE1641D函数信号发生器。本仪器是一种精密的测试仪器，具有连续信号、扫描信号、函数信号、脉冲信号等多种输出信号和外部测频功能，是工程师、电子实验室、生产线及教学、科研需配备的较理想设备。能直接产生正弦波，三角波，方波，锯齿波和脉冲波，且具有VCF输入控制功能。TTL/CMOS与OUTPUT同步输出。直流电平可连续调节，频率计可作内部频率显示，也可作外测频率，电压用LED显示。函数信号发生器工作时，由V/I电压一电流变换器产生的二个恒流源。恒流源对时基电容C进行充电和放电，电容的充电和放电使电容上的电压随时间分别呈线性上升和线性下降，因而在电容两端得到三角波电压。三角波电压经方波形成电路得到方波电压。三角波电压经正弦波形成电路得到正弦波电压，最后经过功率放大输出。TTL OUT电源±24N5vGOY浴GD短港电图单片集成函数发生器MAX038七宽频带直流功放电路】38频摩显示幅度显示输入放大选择门区→CPU1CPU2图2-1主要特点1.采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良的性能/价格比。2.采用单片微机电路进行整周期频率测量和智能化管理，对于输出信号的频率幅度用户可以直观、准确的了解到（特别是低频时亦是如此）。因此极大地方便了用户。3.该机采用了精密电流源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波、方波等基本波形，更具有锯齿波、脉冲波等多种非对称波形的输出，同时对各种波形均可以实现扫描功能。4.整机采用大规模集成电路设计，优选设计电路，元件降额使用，以保证仪器高可靠性，平均无故障时间高达数千小时以上。2.1、技术参数2.1.1函数信号发生器技术参数1.输出频率EE1641B:0.21Hz~2MHz按十进制分类共分七挡EE1641D:0.21Hz~2MHz按十进制分类共分七挡每挡均以频率微调电位器实行频率调节。2.输出信号阻抗函数输出：502TTL同步输出：60023。输出信号波形-1.
