NI-数据采集卡使用说明书

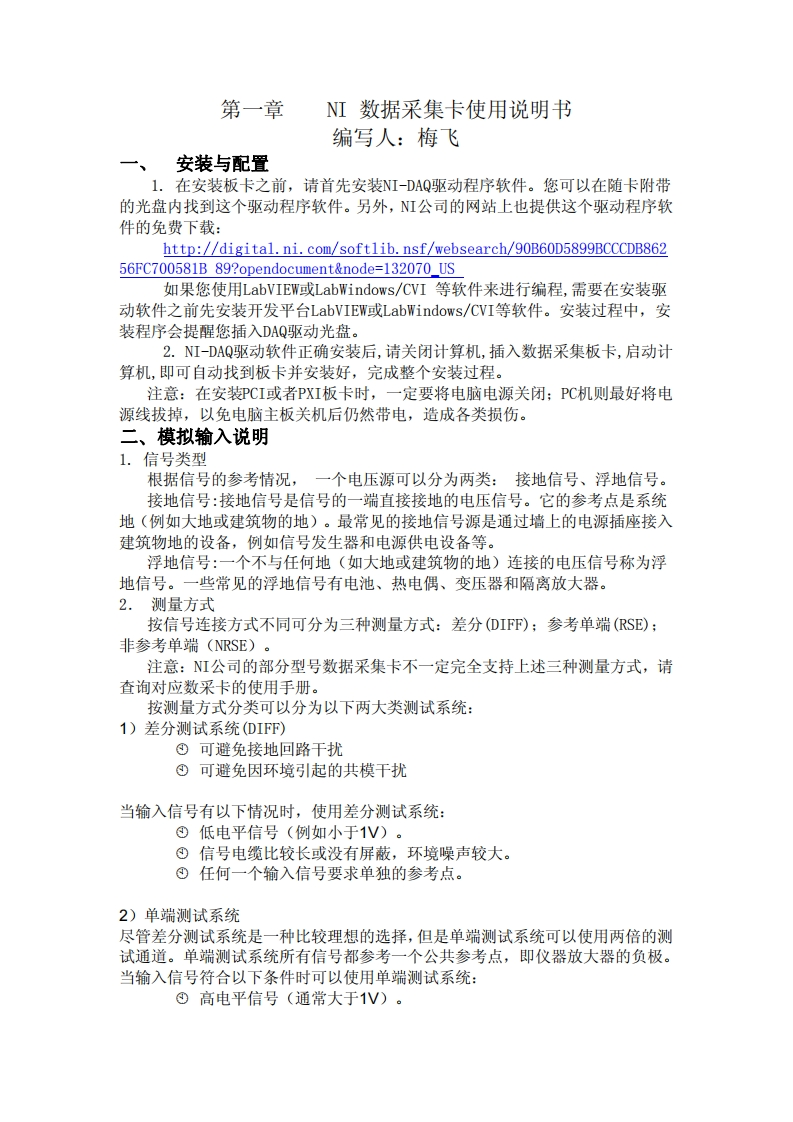

第一章N虹数据采集卡使用说明书编写人：梅飞一、安装与配置1.在安装板卡之前，请首先安装NI-DAQ驱动程序软件。您可以在随卡附带的光盘内找到这个驱动程序软件。另外，N虹公司的网站上也提供这个驱动程序软件的免费下载：http://digital.ni.com/softlib.nsf/websearch/90B60D5899BCCCDB86256FC700581B 89?opendocument&node=132070_US如果您使用LabVIEW:或LabWindows,/CVI等软件来进行编程，需要在安装驱动软件之前先安装开发平台LabVIEW或LabWindows,/CVI等软件。安装过程中，安装程序会提醒您插入DAQ驱动光盘。2.NI-DAQ驱动软件正确安装后，请关闭计算机，插入数据采集板卡，启动计算机，即可自动找到板卡并安装好，完成整个安装过程。注意：在安装CI或者PXI板卡时，一定要将电脑电源关闭：PC机则最好将电源线拔掉，以免电脑主板关机后仍然带电，造成各类损伤。二、模拟输入说明1.信号类型根据信号的参考情况，一个电压源可以分为两类：接地信号、浮地信号。接地信号：接地信号是信号的一端直接接地的电压信号。它的参考点是系统地（例如大地或建筑物的地）。最常见的接地信号源是通过墙上的电源插座接入建筑物地的设备，例如信号发生器和电源供电设备等。浮地信号：一个不与任何地（如大地或建筑物的地）连接的电压信号称为浮地信号。一些常见的浮地信号有电池、热电偶、变压器和隔离放大器。2.测量方式按信号连接方式不同可分为三种测量方式：差分(DIFF):参考单端(RSE):非参考单端(NRSE)。注意：NI公司的部分型号数据采集卡不一定完全支持上述三种测量方式，请查询对应数采卡的使用手册。按测量方式分类可以分为以下两大类测试系统：1)差分测试系统(DIFF)⊙可避免接地回路干扰©可避免因环境引起的共模干扰当输入信号有以下情况时，使用差分测试系统：⑨1低电平信号（例如小于1V)。⊙信号电缆比较长或没有屏蔽，环境噪声较大。③任何一个输入信号要求单独的参考点。2)单端测试系统尽管差分测试系统是一种比较理想的选择，但是单端测试系统可以使用两倍的测试通道。单端测试系统所有信号都参考一个公共参考点，即仪器放大器的负极。当输入信号符合以下条件时可以使用单端测试系统：⊙高电平信号（通常大于1V)。
