SP-3-程控交换教学实验系统使用说明书

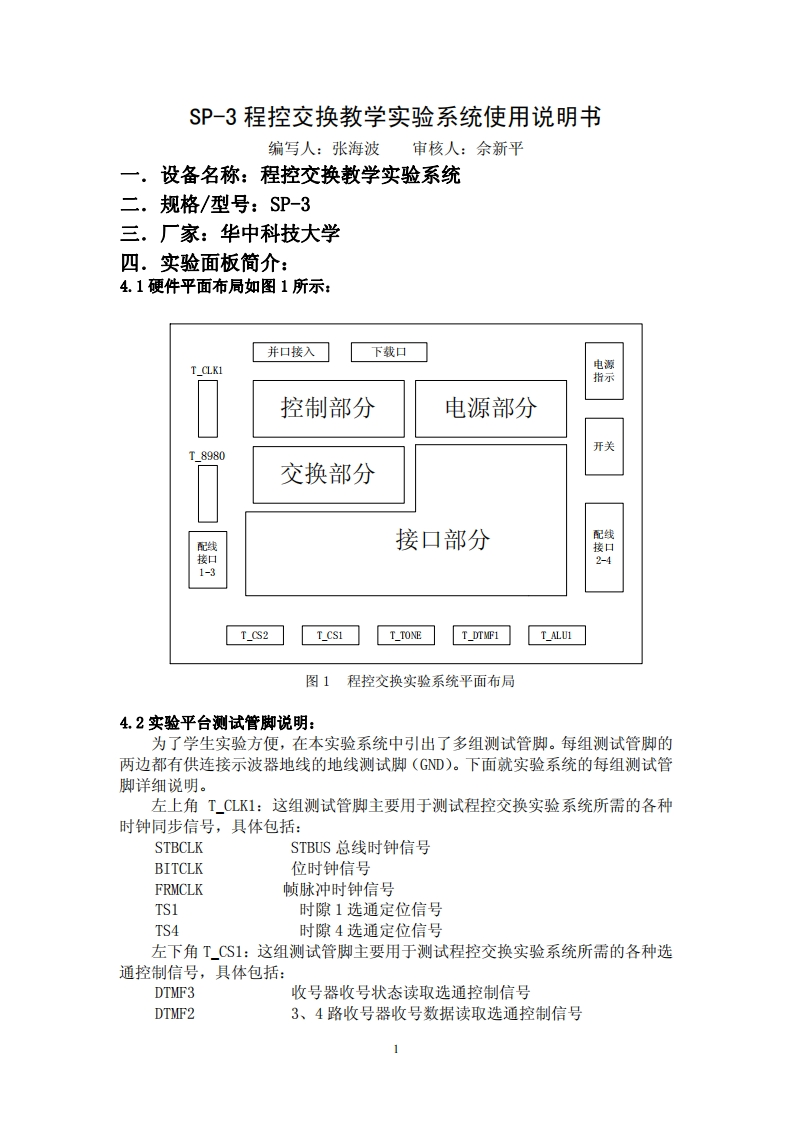

SP-3程控交换教学实验系统使用说明书编写人：张海波审核人：佘新平一，设备名称：程控交换教学实验系统二.规格/型号：SP-3三.厂家：华中科技大学四.实验面板简介：4.1硬件平面布局如图1所示：并口接入下载口T CLKI电源指示控制部分电源部分开关T8980交换部分配线接口部分配线接口接口2-41-3T_CS2T_CS1T_TONET_DTMF1T_ALU1图1程控交换实验系统平面布局4,2实验平台测试管脚说明：为了学生实验方便，在本实验系统中引出了多组测试管脚。每组测试管脚的两边都有供连接示波器地线的地线测试脚(GD)。下面就实验系统的每组测试管脚详细说明。左上角TCLK1:这组测试管脚主要用于测试程控交换实验系统所需的各种时钟同步信号，具体包括：STBCLKSTBUS总线时钟信号BITCLK位时钟信号FRMCLK帧脉冲时钟信号TS1时隙1选通定位信号TS4时隙4选通定位信号左下角T_CS1:：这组测试管脚主要用于测试程控交换实验系统所需的各种选通控制信号，具体包括：DTMF3收号器收号状态读取选通控制信号DTMF23、4路收号器收号数据读取选通控制信号
