TDSl002-型数字式存储示波器

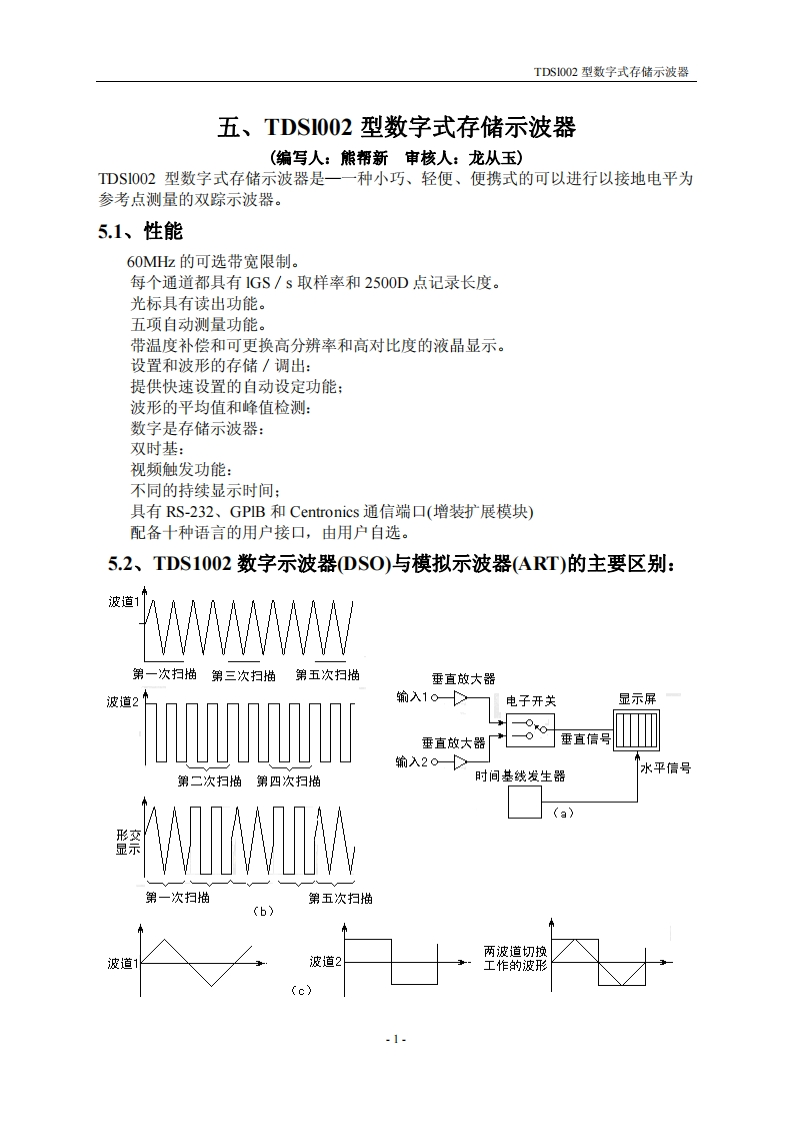

TDS1002型数字式存储示波器五、TDSI002型数字式存储示波器(编写人：熊帮新审核人：龙从玉)TDSI002型数字式存储示波器是一一种小巧、轻便、便携式的可以进行以接地电平为参考点测量的双踪示波器。5.1、性能60MHz的可选带宽限制。每个通道都具有1GS/s取样率和2500D点记录长度。光标具有读出功能。五项自动测量功能。带温度补偿和可更换高分辨率和高对比度的液晶显示。设置和波形的存储/调出：提供快速设置的自动设定功能：波形的平均值和峰值检测：数字是存储示波器：双时基：视频触发功能：不同的持续显示时间：具有RS-232、GPIB和Centronics通信端口（增装扩展模块）配备十种语言的用户接口，由用户自选。5.2、TDS1002数字示波器DS0)与模拟示波器(AT)的主要区别：波道第一次扫描第三次扫描第五次扫描垂直故大器波道2输入10电子开关显示屏垂直放大器垂直信号输入20D第二次扫描第四次扫描时间基绒发生器水平信号(3)形交显示第一次扫描第五次扫描(b两波道切换波道波道！工作的波形(c)-1-
