2022厦门市小学生LOGO语言复赛试题

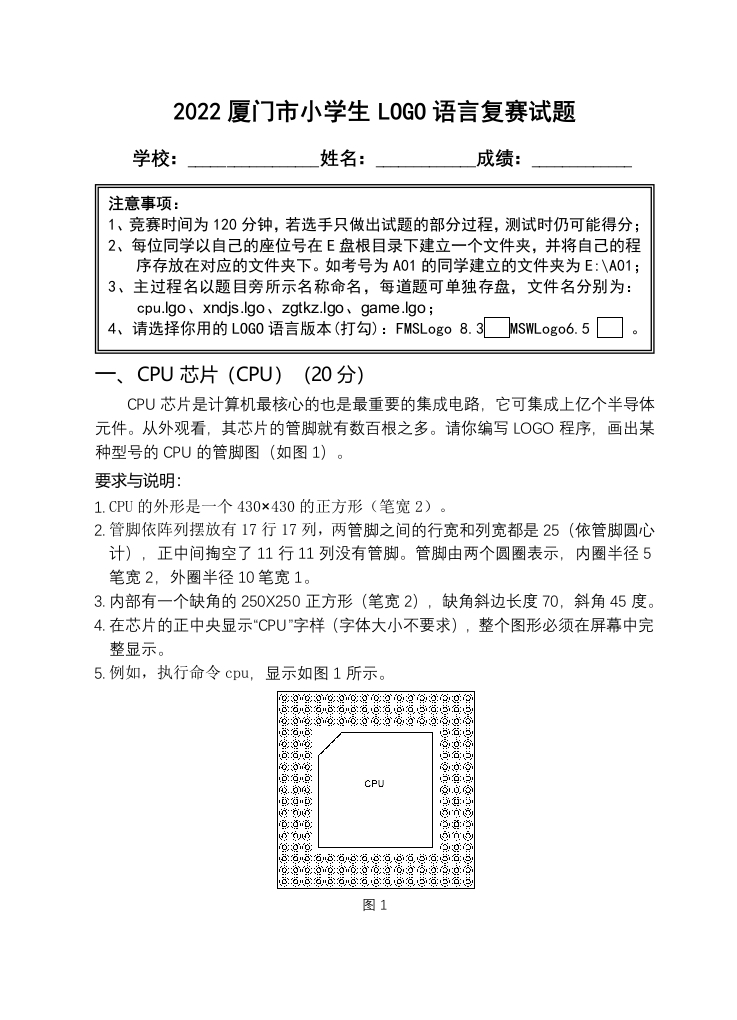

2022厦门市小学生L0G0语言复赛试题学校：姓名：成绩：注意事项：1、竞赛时间为120分钟，若选手只做出试题的部分过程，测试时仍可能得分：2、每位同学以自己的座位号在E盘根目录下建立一个文件夹，并将自己的程序存放在对应的文件夹下。如考号为A01的同学建立的文件夹为E:A013、主过程名以题目旁所示名称命名，每道题可单独存盘，文件名分别为：cpu.lgo、xndjs.lgo、zgtkz.lgo、game.lgo;4、请选择你用的L0G0语言版本（打勾）：FMSLogo8.3 MSWLogo6.5CPU芯片(CPU)(20分)CPU芯片是计算机最核心的也是最重要的集成电路，它可集成上亿个半导体元件。从外观看，其芯片的管脚就有数百根之多。请你编写LOG0程序，画出某种型号的CPU的管脚图（如图1)。要求与说明：1.CPU的外形是一个430×430的正方形（笔宽2）。2.管脚依阵列摆放有17行17列，两管脚之间的行宽和列宽都是25（依管脚圆心计)，正中间掏空了11行11列没有管脚。管脚由两个圆圈表示，内圈半径5笔宽2，外圈半径10笔宽1。3.内部有一个缺角的250X250正方形（笔宽2），缺角斜边长度70，斜角45度。4.在芯片的正中央显示“CPU"字样（字体大小不要求），整个图形必须在屏幕中完整显示。5.例如，执行命令cpu,显示如图1所示。g9g9馆您g第99湾医8透香δ香透海，香海香海。制心百心这道55u道CPU到的宜道道道道gi心g品：g章g意6gg百g百g点g点点3营3海图1
