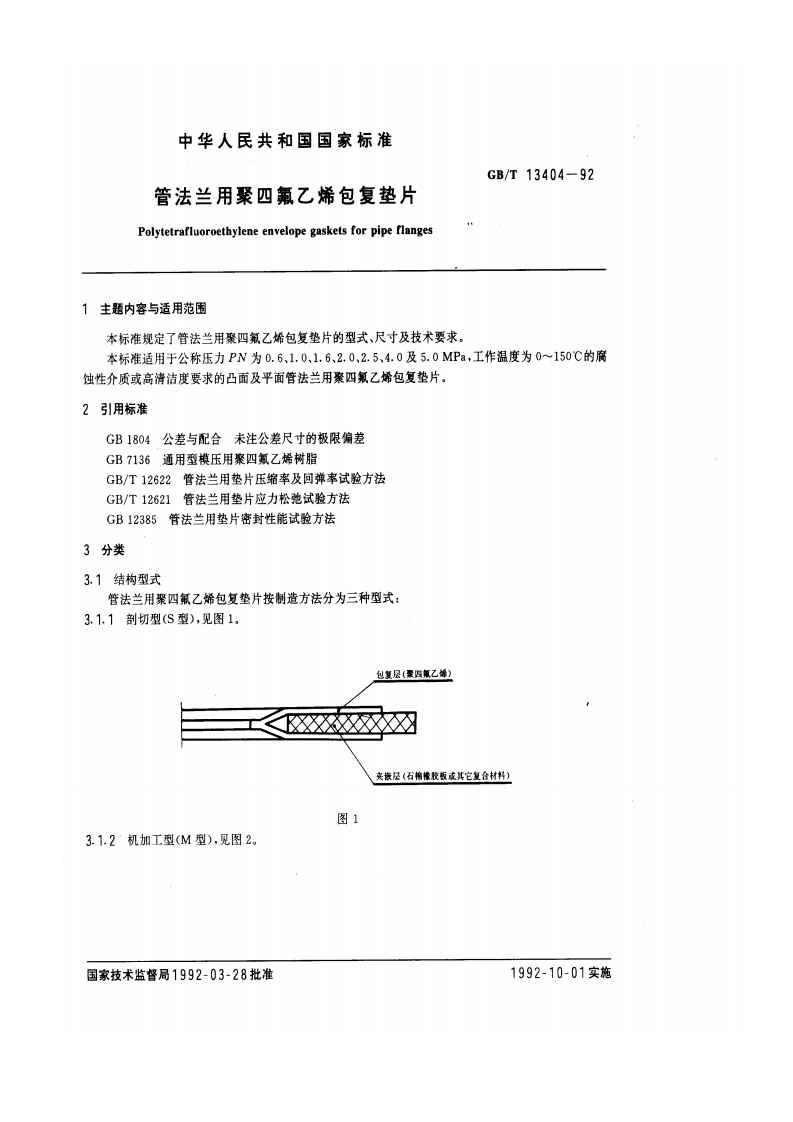

中华人民共和国国家标准GB/T13404-92管法兰用聚四氟乙烯包复垫片Polytetrafluoroethylene envelope gaskets for pipe flanges1主题内容与适用范围本标准规定了管法兰用聚四氟乙烯包复垫片的型式、尺寸及技术要求。本标准适用于公称压力P为0.6、1.0,1.6,2.0、2.5、4.0及5.0MPa,工作温度为0~150℃的腐蚀性介质或高清洁度要求的凸面及平面管法兰用聚四氟乙烯包复垫片。2引用标准GB1804公差与配合未注公差尺寸的极限偏差GB7136通用型模压用聚四氯乙烯树脂GB/T12622管法兰用垫片压缩率及回弹率试验方法GB/T12621管法兰用垫片应力松弛试验方法GB12385管法兰用垫片密封性能试验方法3分类3.1结构型式管法兰用聚四氟乙烯包复垫片按制造方法分为三种型式：31.1剖切型(S型)，见图1。包复层（豪因氟乙烯）衣X8衣X夹嵌层（石棉檬较板或其它复合材料）图13.1.2'机加工型(M型)，见图2。国家技术监督局1992-03-28批准1992-10-01实施
