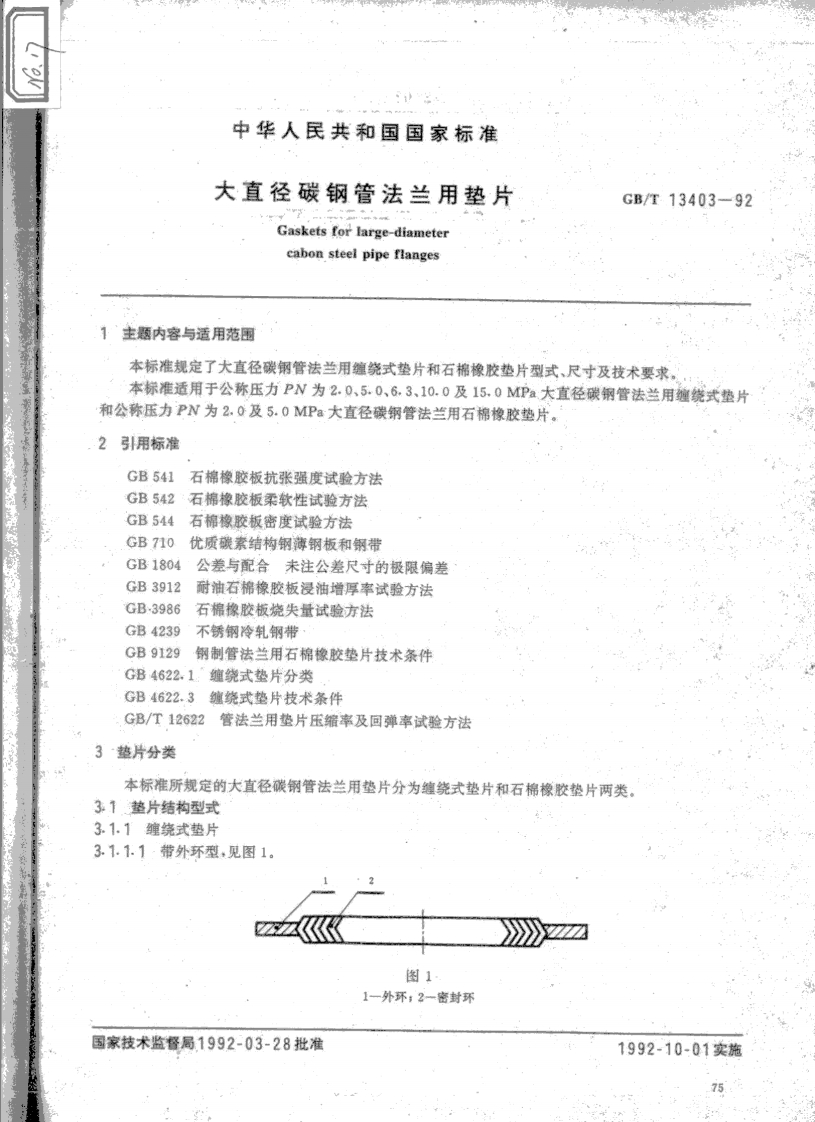

中华人民共和国国家标准大直径碳钢管法兰用垫片GB/T13403-92Gaskets for large-diametercabon steel pipe flanges1”主题内容与适用范围本标准规定了大直径碳钢管法兰用缠绕式垫片和石棉橡胶垫片型式、尺寸及技术要求。本标准适用于公称压力PW为2.0、5.0、63、10.0及15.0MPa大直径碳钢管法兰用缠绕式垫片和公称压力PN为2,0及5.0MPa大直径碳钢管法兰用石棉橡胶垫片。2引用标准GB541石棉橡胶板抗张强度试验方法GB542石棉橡胶板柔软性试验方法GB544石棉橡胶板密度试验方法GB710优质碳素结构钢薄钢板和钢带GB1804公差与配合未注公差尺寸的极限偏差GB3912耐油右棉橡胶板浸油增厚率试验方法GB3986石棉橡胶板烧失量试验方法GB4239不锈钢冷轧钢带GB9129钢制管法兰用石棉橡胶垫片技术条件GB4622.1缠绕式垫片分类GB4622.3缠绕式垫片技术条件GB/T12622管法兰用垫片压缩率及回弹率试验方法3垫片分类本标准所规定的大直径碳钢管法兰用垫片分为缠绕式垫片和石棉橡胶垫片两类。3.1垫片结构型式3.1.1缠绕式垫片3.1.1.1带外环型，见图1。图11一外环：2一密封环国家技术监督局1992-03-28批准1992-10-01实施75
