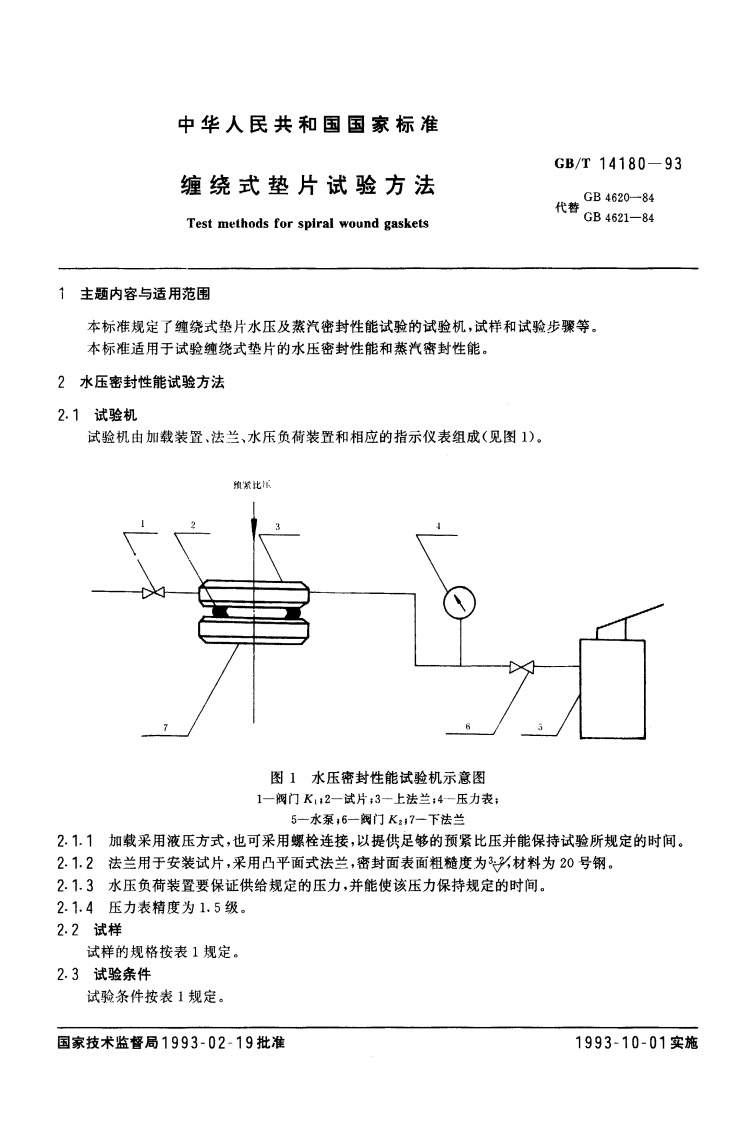

中华人民共和国国家标准GB/T14180-93缠绕式垫片试验方法GB4620一84代替Test methods for spiral wound gasketsGB4621-841主题内容与适用范围本标准规定了缠绕式垫片水压及蒸汽密封性能试验的试验机，试样和试验步骤等。本标准适用于试验缠绕式垫片的水压密封性能和蒸汽密封性能。2水压密封性能试验方法2.1试验机试验机由加载装置、法兰、水压负荷装置和相应的指示仪表组成（见图1）。狗紫比R图1水压密封性能试验机示意图1一阀门K12一试片：3一上法兰：4一压力表：5一水泵，6一阀门K2:7一下法兰2.1.1加载采用液压方式，也可采用螺栓连接，以提供足够的预紧比压并能保持试验所规定的时间。2.1.2法兰用于安装试片，采用凸平面式法兰，密封面表面粗糙度为3%材料为20号钢。2.1.3水压负荷装置要保证供给规定的压力，并能使该压力保持规定的时间。2.1.4压力表精度为1.5级。2.2试样试样的规格按表1规定。2.3试验亲件试验条件按表1规定。国家技术监督局1993-02-19批准1993-10-01实施
