实验一信号放大电路实验

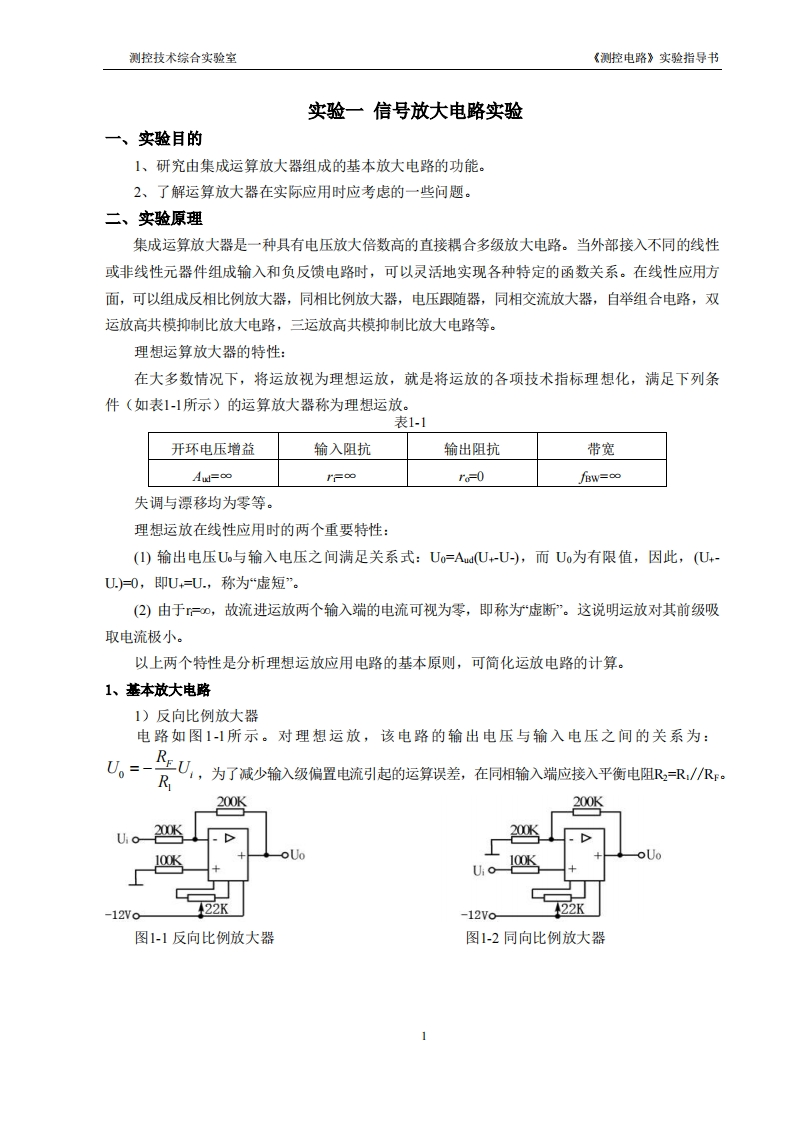

测控技术综合实验室《测控电路》实验指导书实验一信号放大电路实验一、实验目的1、研究由集成运算放大器组成的基本放大电路的功能。2、了解运算放大器在实际应用时应考虑的一些问题。二、实验原理集成运算放大器是一种具有电压放大倍数高的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可以组成反相比例放大器，同相比例放大器，电压跟随器，同相交流放大器，自举组合电路，双运放高共模抑制比放大电路，三运放高共模抑制比放大电路等。理想运算放大器的特性：在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件（如表1-1所示）的运算放大器称为理想运放。表1-1开环电压增益输入阻抗输出阻抗带宽Awl=oorfoor=0W=co失调与漂移均为零等。理想运放在线性应用时的两个重要特性：(I)输出电压U6与输入电压之间满足关系式：Uo=AudU+U-),而Uo为有限值，因此，(U+-U)=0,即U=U,称为“虚短”。(2)由于广，故流进运放两个输入端的电流可视为零，即称为“虚断”。这说明运放对其前级吸取电流极小。以上两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。1、基本放大电路1)反向比例放大器电路如图1-1所示。对理想运放，该电路的输出电压与输入电压之间的关系为：U。=-三，为了减少检入级信置电流引起的运算误差，在同相输入端应接人平衡电阳那，R/及。R100-12Wo-12Vo22图1-1反向比例放大器图1-2同向比例放大器
