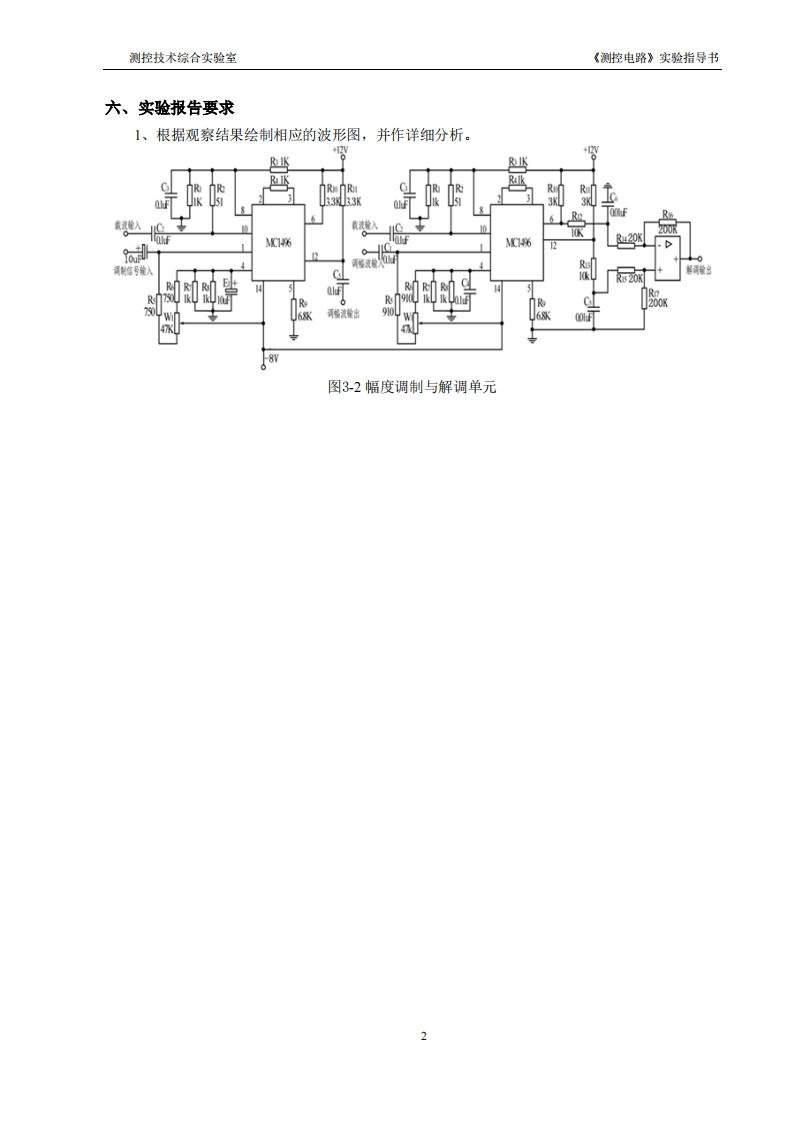

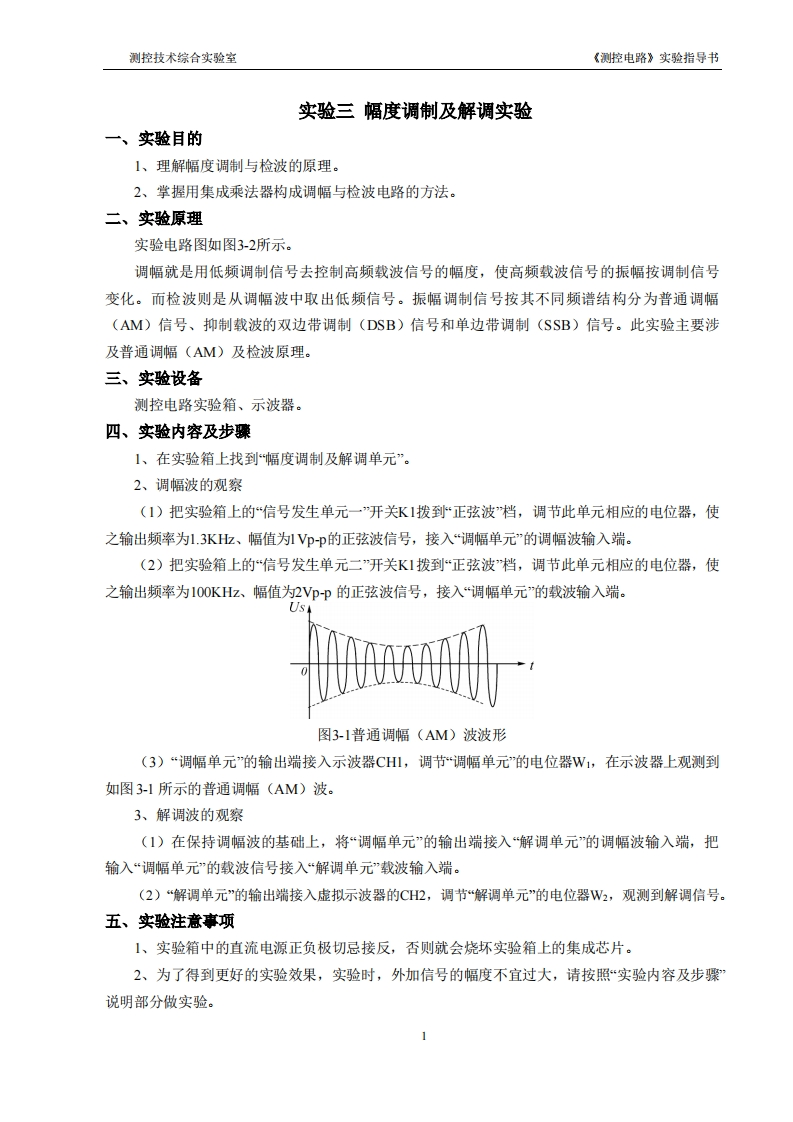

测控技术综合实验室《测控电路》实验指导书实验三幅度调制及解调实验一、实验目的1、理解幅度调制与检波的原理。2、掌握用集成乘法器构成调幅与检波电路的方法。二、实验原理实验电路图如图3-2所示。调幅就是用低频调制信号去控制高频载波信号的幅度，使高频载波信号的振幅按调制信号变化。而检波则是从调幅波中取出低频信号。振幅调制信号按其不同频谱结构分为普通调幅(AM)信号、抑制载波的双边带调制(DSB)信号和单边带调制(SSB)信号。此实验主要涉及普通调幅(AM)及检波原理。三、实验设备测控电路实验箱、示波器。四、实验内容及步骤1、在实验箱上找到幅度调制及解调单元”。2、调幅波的观察(1)把实验箱上的“信号发生单元一”开关K1拨到正弦波”档，调节此单元相应的电位器，使之输出频率为1.3KHz、幅值为1Vp-p的正弦波信号，接入“调幅单元”的调幅波输入端。(2)把实验箱上的“信号发生单元二”开关K1拨到“正弦波档，调节此单元相应的电位器，使之输出频率为100KHz、幅值为2Vp-p的正弦波信号，接入“调幅单元”的载波输入端。US图3-普通调幅(AM)波波形(3)“调幅单元”的输出端接入示波器CH1,调节“调幅单元”的电位器W1,在示波器上观测到如图3-1所示的普通调幅(AM)波。3、解调波的观察(1)在保持调幅波的基础上，将“调幅单元”的输出端接入“解调单元的调幅波输入端，把输入“调幅单元”的载波信号接入“解调单元”载波输入端。(2)“解调单元”的输出端接入虚拟示波器的CH2,调节“解调单元”的电位器W2,观测到解调信号。五、实验注意事项1、实验箱中的直流电源正负极切忌接反，否则就会烧坏实验箱上的集成芯片。2、为了得到更好的实验效果，实验时，外加信号的幅度不宜过大，请按照“实验内容及步骤”说明部分做实验。
