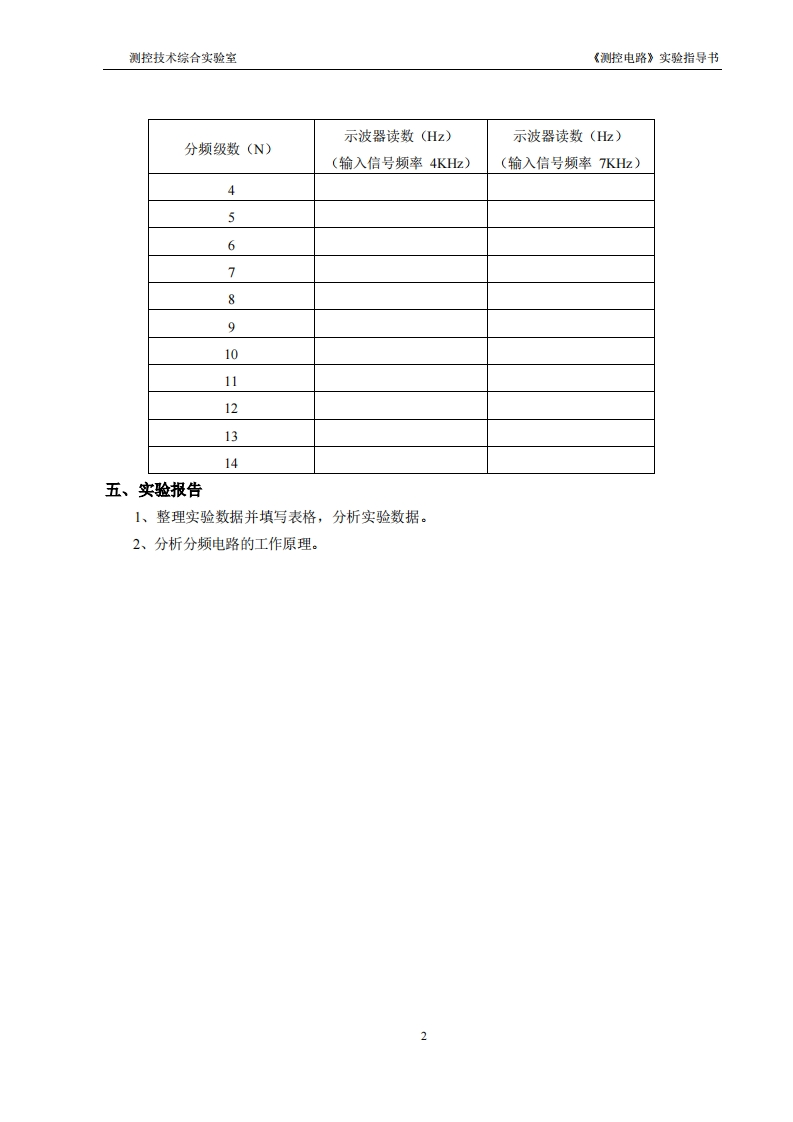

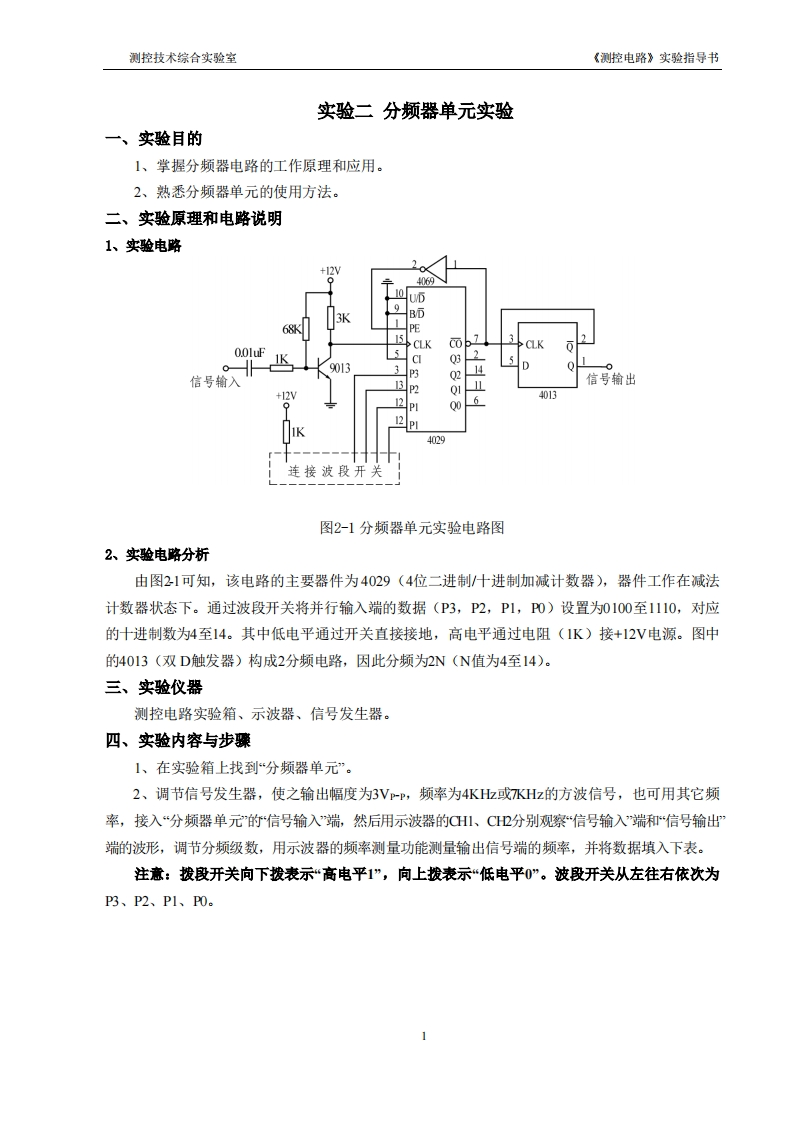

测控技术综合实验室《测控电路》实验指导书实验二分频器单元实验一、实验目的1、掌握分频器电路的工作原理和应用。2、熟悉分频器单元的使用方法。二、实验原理和电路说明1、实验电路+12V40691098ò68CLK6200luF0329013信号输入P3信号输出+12WQ164013PI0024029连接波段开关图2-1分频器单元实验电路图2、实验电路分析由图21可知，该电路的主要器件为4029(4位二进制/十进制加减计数器)，器件工作在减法计数器状态下。通过波段开关将并行输入端的数据(P3,P2,P1,P0)设置为0100至1110，对应的十进制数为4至14。其中低电平通过开关直接接地，高电平通过电阻(1K)接+12V电源。图中的4013（双D触发器）构成2分频电路，因此分频为2N(N值为4至14)。三、实验仪器测控电路实验箱、示波器、信号发生器。四、实验内容与步骤1、在实验箱上找到“分频器单元”。2、调节信号发生器，使之输出幅度为3Vp-P,频率为4KHz或7KHz的方波信号，也可用其它频率，接入“分频器单元”的信号输入”端，然后用示波器的CH1、C2分别观察“信号输入”端和信号输出端的波形，调节分频级数，用示波器的频率测量功能测量输出信号端的频率，并将数据填入下表。注意：拨段开关向下拨表示“高电平1”，向上拨表示“低电平0”。波段开关从左往右依次为P3、P2、P1、P0。1
