ST35D说明书

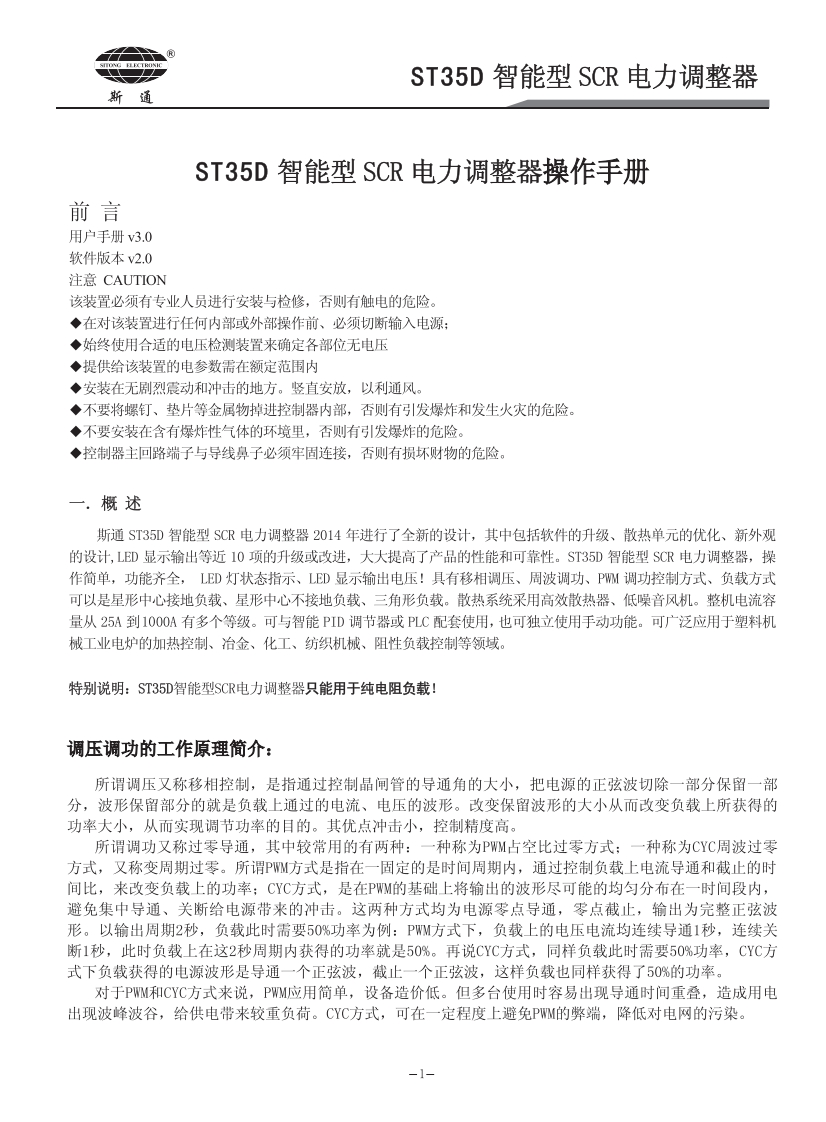

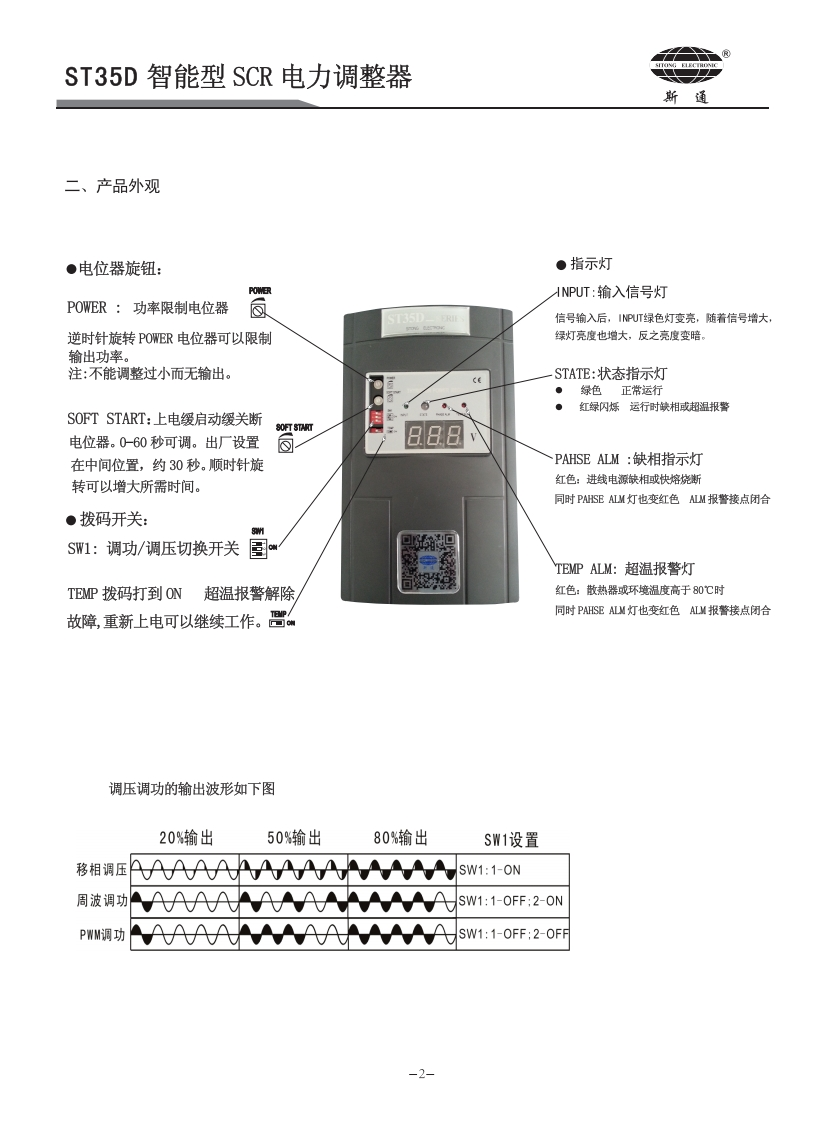

ST35D智能型SCR电力调整器斯通ST35D智能型SCR电力调整器操作手册前言用户手册v3.0软件版本v2.0注意CAUTION该装置必须有专业人员进行安装与检修，否则有触电的危险。◆在对该装置进行任何内部或外部操作前、必须切断输入电源：◆始终使用合适的电压检测装置来确定各部位无电压◆提供给该装置的电参数需在额定范围内◆安装在无剧烈震动和冲击的地方。竖直安放，以利通风。◆不要将螺钉、垫片等金属物掉进控制器内部，否则有引发爆炸和发生火灾的危险。◆不要安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。◆控制器主回路端子与导线鼻子必须牢固连接，否则有损坏财物的危险。一.概述斯通ST35D智能型SC电力调整器2014年进行了全新的设计，其中包括软件的升级、散热单元的优化、新外观的设计，LED显示输出等近10项的升级或改进，大大提高了产品的性能和可靠性。ST35D智能型SC电力调整器，操作简单，功能齐全，LED灯状态指示、LED显示输出电压！具有移相调压、周波调功、PW调功控制方式、负载方式可以是星形中心接地负载、星形中心不接地负载、三角形负载。散热系统采用高效散热器、低噪音风机。整机电流容量从25A到1000A有多个等级。可与智能PID调节器或PLC配套使用，也可独立使用手动功能。可广泛应用于塑料机械工业电炉的加热控制、冶金、化工、纺织机械、阻性负载控制等领域。特别说明：ST35D智能型SCR电力调整器只能用于纯电阻负载！调压调功的工作原理简介：所谓调压又称移相控制，是指通过控制晶闸管的导通角的大小，把电源的正弦波切除一部分保留一部分，波形保留部分的就是负载上通过的电流、电压的波形。改变保留波形的大小从而改变负载上所获得的功率大小，从而实现调节功率的目的。其优点冲击小，控制精度高。所谓调功又称过零导通，其中较常用的有两种：一种称为PWM占空比过零方式：一种称为CYC周波过零方式，又称变周期过零。所谓PW方式是指在一固定的是时间周期内，通过控制负载上电流导通和截止的时间比，来改变负载上的功率：CYC方式，是在PWM的基础上将输出的波形尽可能的均匀分布在一时间段内，避免集中导通、关断给电源带来的冲击。这两种方式均为电源零点导通，零点截止，输出为完整正弦波形。以输出周期2秒，负载此时需要50%功率为例：PW方式下，负载上的电压电流均连续导通1秒，连续关断1秒，此时负载上在这2秒周期内获得的功率就是50%。再说CYC方式，同样负载此时需要50%功率，CYC方式下负载获得的电源波形是导通一个正弦波，截止一个正弦波，这样负载也同样获得了50%的功率。对于PWM和CYC方式来说，PW聊M应用简单，设备造价低。但多台使用时容易出现导通时间重叠，造成用电出现波峰波谷，给供电带来较重负荷。CYC方式，可在一定程度上避免PW的弊端，降低对电网的污染。
