流化床冷态试验台操作说明

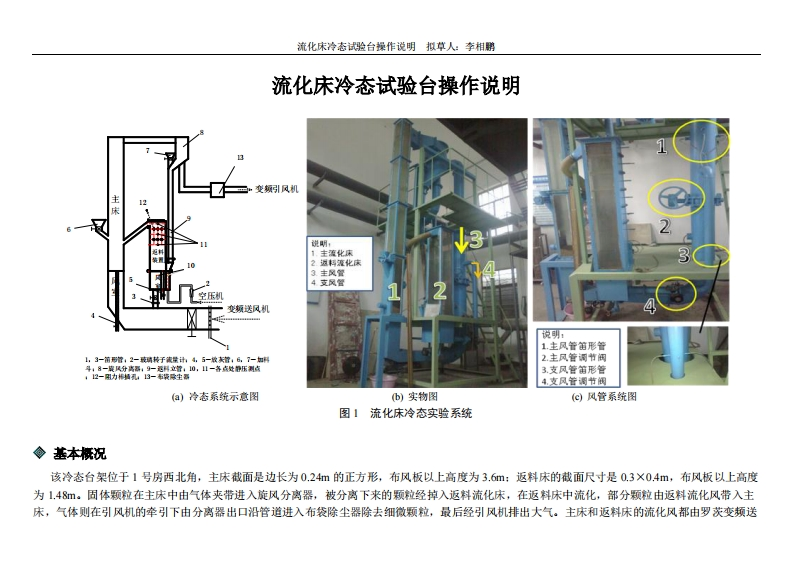

流化床冷态试验台操作说明拟草人：李相鹏流化床冷态试验台操作说明变顿引风机主12说明：1.主流化闲2远覆化床3.主风管4支风智空压机变顿送风机4444444444说明11.主风管笛形管1,3一葡形管，2一破璃转子德量计，4,5一蚁灰管，6,7一如料2.主风管司节阀4,8一鬓风分离器，9一运料立管，10,11一条点处静压测点3支风管笛形管,12一用力情机13一布袋常生器4支风管调节阀(a)冷态系统示意图(b)实物图(©)风管系统图图」流化床冷态实验系统◆基本概况该冷态台架位于1号房西北角，主床截面是边长为0.24m的正方形，布风板以上高度为3.6m:返料床的截面尺寸是0.3×0.4m,布风板以上高度为1.48。固体颗粒在主床中由气体夹带进入旋风分离器，被分离下来的颗粒经掉入返料流化床，在返料床中流化，部分颗粒由返料流化风带入主床，气体则在引风机的牵引下由分离器出口沿管道进入布袋除尘器除去细微颗粒，最后经引风机排出大气。主床和返料床的流化风都由罗茨变频送
